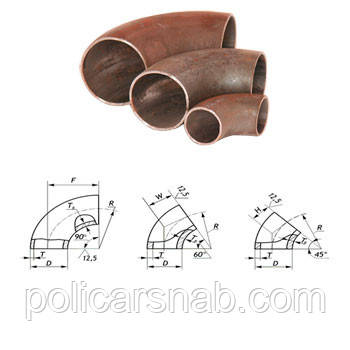

Відводи сталеві ковані крутовигнуті приварні

Відвід сталевий крутовигнутий – деталь мережі трубопроводу з'єднує собою дві труби як правило однакового діаметру змінюючи при цьому напрямок прокладання мережі трубопроводу, напрямок може манятся як вертикально так і горизонтально під кутом в 90°, 60°, 45°, 180° градусів в залежності від кута повороту відводу. Найбільш поширено відводи виробляються з кутом повороту 90° градусів з радіусом згину 1Ду тип 2D і 1,5 Ду тип 3D згідно ГОСТ 17375 і ГОСТ 30753.
Існують різні типи відводів: відводи крутовигнуті безшовні, зварні секційні відводи, штампозварні, литі і гнуті відводи. Всі вони застосовуються для різних цілей в різних експлуатаційних умовах.
Виробляються відводи крутовигнуті c низьколегованої і вуглецевої сталі.
Процес виготовлення відводів із сталі регламентується ГОСТ 17375 (типу 3D з радіусом вигину осьової лінії 1,5 Ду; виконання 1 і 2) і по ГОСТ 30753 (типу 2D з радіусом вигину осьової лінії 1 Ду; виконання 1 і 2). Відводи виконання 1 мають умовні діаметри регламентовані стандартами DIN.
Відводи ГОСТ 17375-01 виготовляються діаметром від 25 до 426 мм, відводи крутовигнуті діаметром вище 426 не можуть виготовлятися згідно ГОСТ 17375, великі діаметри відводів виготовлятися за ГОСТ 17375-01. Для виготовлення великих діаметрів крутозагнутих відводів використовують штмапосварный і секційний метод виготовлення відводів, які за ГОСТ 30753-01 виробляються діаметром до 820 мм.

Відвід сталевий крутовигнутий: ГОСТ: 17375-2001, ГОСТ 30753-2001.
Номінальний тиск: Py до 16 МПа (160 кгс/см2).
Температура робочого середовища: від -70 до +450 C.
Відвід сталевий, тип приєднання: зварний.
Відводи сталеві, конструкційні особливості: безшовний, штампосварной, секційний, литий, гнутий.
Умовний прохід: DN: згідно ГОСТ 17375-01 (типу 3D з радіусом вигину 1,5 Ду; виконання 1 і 2) і по ГОСТ 30753-01 (типу 2D з радіусом 1 Ду; виконання 1 і 2). Відводи виконання 1 мають умовні діаметри регламентовані стандартами DIN.
Відводи ГОСТ 17375-01 виготовляються діаметром від 25 до 426 мм, відводи крутовигнуті діаметром вище 426 виготовлятися ГОСТ 17375-01. Для виготовлення великих діаметрів крутозагнутих відводів використовують штмапосварный і секційний метод виготовлення відводів, які за ГОСТ 30753-01 виробляються діаметром до 820 мм
Кут вигину: 90°, 60°, 45°, 180°
Матеріал: сталь 20, (08)12Х18Н10Т.
