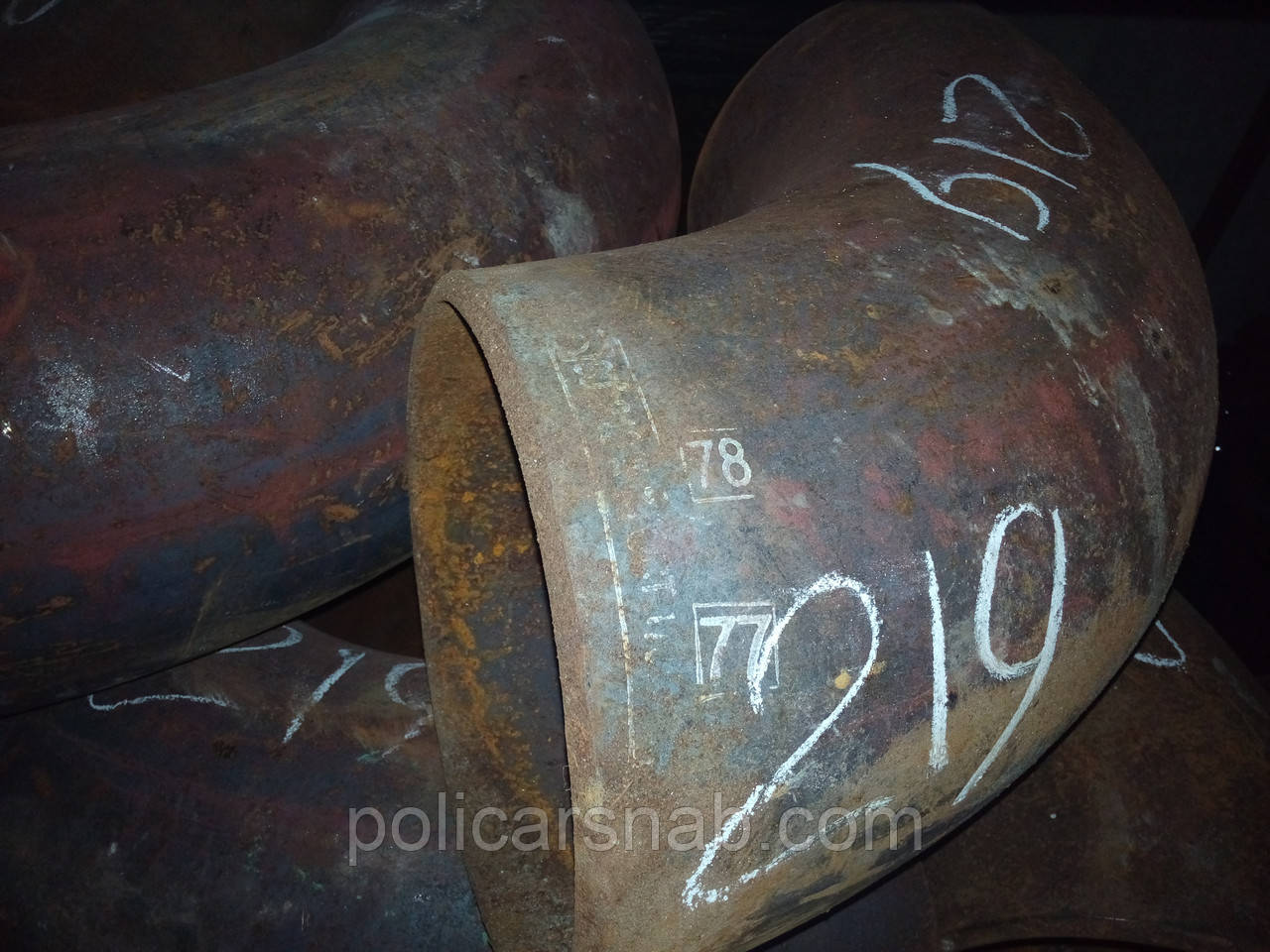

Відводи сталеві ковані крутовигнуті приварні

Отвод стальной крутоизогнутый – деталь сети трубопровода соединяющая собой две трубы как правило одинакового диаметра меняя при этом направление прокладки сети трубопровода, направление может манятся как вертикально так и горизонтально под углом в 90°, 60°, 45°, 180° градусов в зависимости от угла поворота отвода. Наиболее распространенно отводы производятся с углом поворота в 90° градусов с радиусом сгиба 1Ду тип 2D и 1,5Ду тип 3D согласно ГОСТ 17375 и ГОСТ 30753.
Существуют различные типы отводов: крутоизогнутые отводы бесшовные, сварные секционные отводы, штампосварные, литые и гнутые отводы. Все они применяются для различных целей в различных эксплуатационных условиях.
Производятся отводы крутоизогнутые c низколегированной и углеродистой стали.
Процесс изготовления отводов из стали регламентируется ГОСТ 17375 (типа 3D с радиусом изгиба осевой линии 1,5 Ду; исполнения 1 и 2) и по ГОСТ 30753 (типа 2D с радиусом изгиба осевой линии 1 Ду; исполнения 1 и 2). Отводы исполнения 1 имеют условные диаметры регламентированные стандартами DIN.
Отводы ГОСТ 17375-01 виготовляються діаметром від 25 до 426 мм, відводи крутовигнуті діаметром вище 426 не можуть виготовлятися згідно ГОСТ 17375, великі діаметри відводів виготовлятися за ГОСТ 17375-01. Для виготовлення великих діаметрів крутозагнутих відводів використовують штмапосварный і секційний метод виготовлення відводів, які за ГОСТ 30753-01 виробляються діаметром до 820 мм.

Отвод стальной крутоизогнутый: ГОСТ: 17375-2001, ГОСТ 30753-2001.
Номинальное давление: Py до 16 МПа (160 кгс/см2).
Температура рабочей среды: от -70 до +450 C.
Отвод стальной, тип присоединения: сварной.
Отводы стальные, конструкционные особенности: бесшовный, штампосварной, секционный, литой, гнутый.
Условный проход: DN: согласно ГОСТ 17375-01 (типа 3D с радиусом изгиба 1,5 Ду; исполнения 1 и 2) и по ГОСТ 30753-01 (типа 2D с радиусом 1 Ду; исполнения 1 и 2). Отводы исполнения 1 имеют условные диаметры регламентированные стандартами DIN.
Отводы ГОСТ 17375-01 виготовляються діаметром від 25 до 426 мм, відводи крутовигнуті діаметром вище 426 виготовлятися ГОСТ 17375-01. Для виготовлення великих діаметрів крутозагнутих відводів використовують штмапосварный і секційний метод виготовлення відводів, які за ГОСТ 30753-01 виробляються діаметром до 820 мм
Кут вигину: 90°, 60°, 45°, 180°
Матеріал: сталь 20, (08)12Х18Н10Т.
