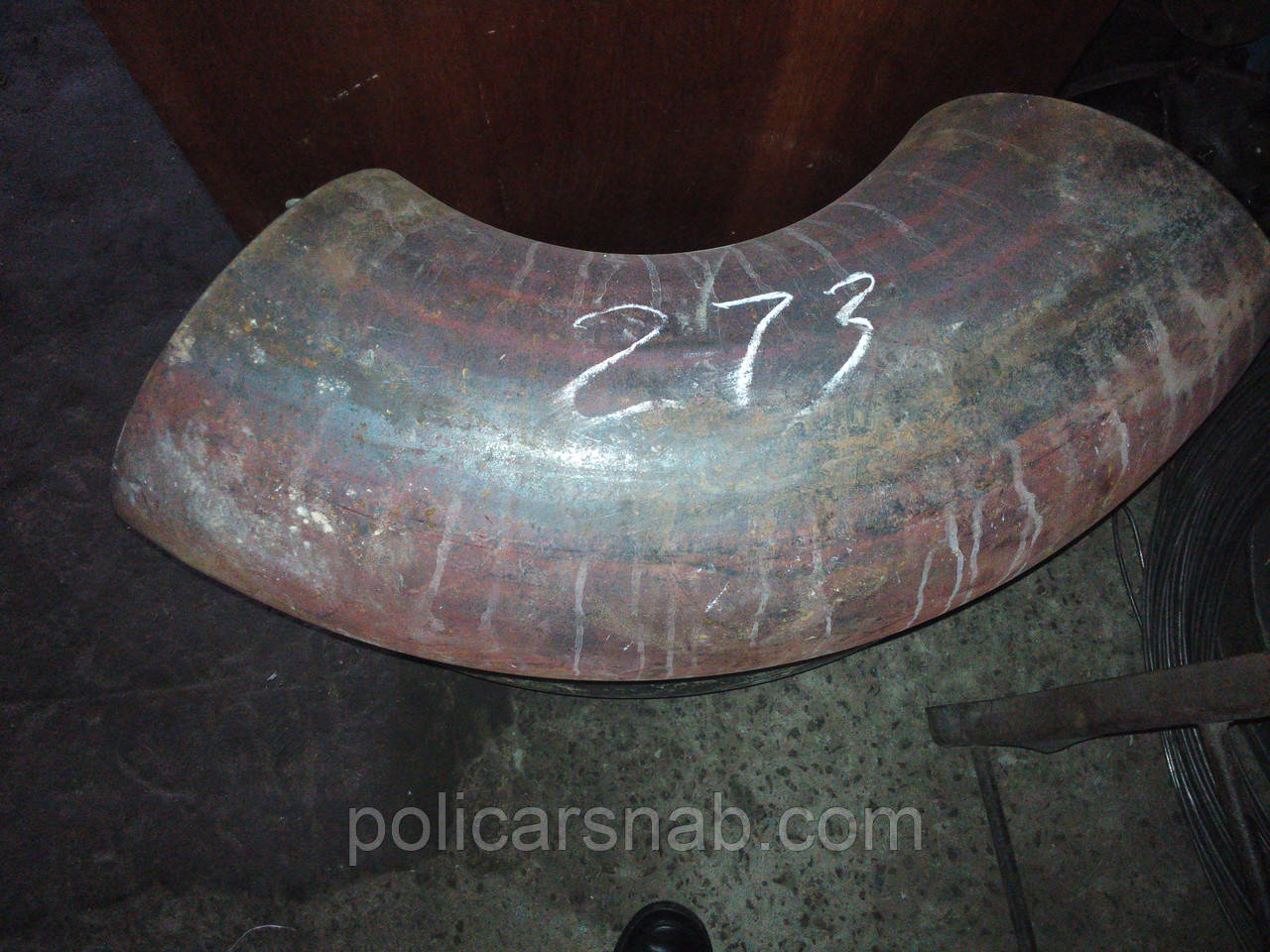

Відводи сталеві ковані крутовигнуті приварні

Відвід сталевий крутовигнутий – деталь мережі трубопроводу з'єднує собою дві труби як правило однакового діаметру змінюючи при цьому напрямок прокладання мережі трубопроводу, напрямок може манятся як вертикально так і горизонтально під кутом в 90°, 60°, 45°, 180° градусів в залежності від кута повороту відводу. Найбільш поширено відводи виробляються з кутом повороту 90° градусів з радіусом згину 1Ду тип 2D і 1,5 Ду тип 3D згідно ГОСТ 17375 і ГОСТ 30753.
Існують різні типи відводів: відводи крутовигнуті безшовні, зварні секційні відводи, штампозварні, литі і гнуті відводи. Все они применяются для различных целей в различных эксплуатационных условиях.
Производятся отводы крутоизогнутые c низколегированной и углеродистой стали.
Процесс изготовления отводов из стали регламентируется ГОСТ 17375 (типа 3D с радиусом изгиба осевой линии 1,5 Ду; исполнения 1 и 2) и по ГОСТ 30753 (типа 2D с радиусом изгиба осевой линии 1 Ду; исполнения 1 и 2). Отводы исполнения 1 имеют условные диаметры регламентированные стандартами DIN.
Отводы ГОСТ 17375-01 виготовляються діаметром від 25 до 426 мм, відводи крутовигнуті діаметром вище 426 не можуть виготовлятися згідно ГОСТ 17375, великі діаметри відводів виготовлятися за ГОСТ 17375-01. Для виготовлення великих діаметрів крутозагнутих відводів використовують штмапосварный і секційний метод виготовлення відводів, які за ГОСТ 30753-01 виробляються діаметром до 820 мм.

Отвод стальной крутоизогнутый: ГОСТ: 17375-2001, ГОСТ 30753-2001.
Номинальное давление: Py до 16 МПа (160 кгс/см2).
Температура рабочей среды: от -70 до +450 C.
Отвод стальной, тип присоединения: сварной.
Отводы стальные, конструкционные особенности: бесшовный, штампосварной, секционный, литой, гнутый.
Условный проход: DN: согласно ГОСТ 17375-01 (типа 3D с радиусом изгиба 1,5 Ду; исполнения 1 и 2) и по ГОСТ 30753-01 (типа 2D с радиусом 1 Ду; исполнения 1 и 2). Отводы исполнения 1 имеют условные диаметры регламентированные стандартами DIN.
Отводы ГОСТ 17375-01 виготовляються діаметром від 25 до 426 мм, відводи крутовигнуті діаметром вище 426 виготовлятися ГОСТ 17375-01. Для виготовлення великих діаметрів крутозагнутих відводів використовують штмапосварный і секційний метод виготовлення відводів, які за ГОСТ 30753-01 виробляються діаметром до 820 мм
Кут вигину: 90°, 60°, 45°, 180°
Матеріал: сталь 20, (08)12Х18Н10Т.
