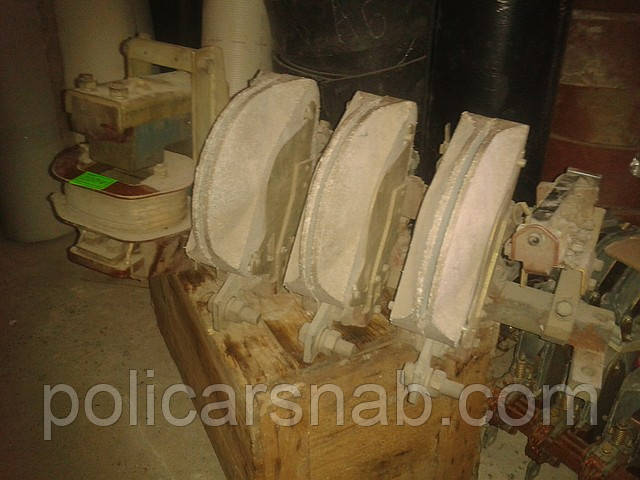

Контактор КТ 6043 400А

Контактор електромагнітний задіяний для включення і виключення струмоприймачів на номінальну напругу до 380V змінного струму частотою 50 або 60 Герц

Контактори
Контактори КТ – це апарати дистанційного дії, призначені для частих включень і відключень силових електричних кіл при нормальних режимах роботи.

Електромагнітний контактор являє собою електричний апарат, призначений для комутації силових електричних ланцюгів. Замикання або розмикання контактів контактора здійснюється найчастіше за допомогою електромагнітного приводу.

Класифікація електромагнітних контакторів
Загальнопромислові контактори класифікуються:

• за родом струму головного ланцюга і ланцюга керування (включає котушки) -постійного, змінного, постійного та змінного струму;

• по числу головних полюсів – від 1 до 5;

• по номінальному струму головного ланцюга – від 1,5 до 4800 А;

• по номінальному напрузі головного ланцюга: від 27 до 2000 В постійного струму; від 110 до 1600 В змінного струму частотою 50, 60, 500, 1000, 2400, 8000, 10 000 Гц;

• по номінальному напрузі включає котушки: від 12 до 440 В постійного струму, від 12 до 660 В змінного струму частотою 50 Гц, від 24 до 660 В змінного струму частотою 60 Гц;

• за наявністю допоміжних контактів – з контактами, без контактів.

Контактори також розрізняються за родом приєднання провідників головного ланцюга і ланцюга керування, способу монтажу, вигляді приєднання зовнішніх провідників і т. п.

Зазначені ознаки знаходять відображення в типі контактора, який присвоєний підприємством-виробником.

Нормальна робота контакторів допускається

• при напрузі на затискачах головною ланцюга до 1,1 і ланцюга керування від 0,85 до 1,1 номінального напруги відповідних ланцюгів;

• при зниженні напруги змінного струму до 0,7 від номінального включає котушка повинна утримувати якір електромагніту контактора в повністю притягнутий положенні і при знятті напруги не утримувати його.

Випускаються промисловістю серії електромагнітних контакторів розраховані на застосування в різних кліматичних поясах, роботу в різних умовах, що визначаються місцем розміщення при експлуатації, механічними впливами і вибухонебезпечністю навколишнього середовища і, як правило, не мають спеціального захисту від дотиків і зовнішніх впливів.

Конструкція електромагнітних контакторів

Контактор складається з наступних основних вузлів: головних контактів, дугогасительной системи, електромагнітної системи, допоміжних контактів.

Головні контакти здійснюю замикання і розмикання силовий ланцюга. Вони повинні бути розраховані на тривале проведення номінального струму і на виробництво великого числа включень і відключень при великій їх частоті. Нормальним вважають стан контактів, коли втягує котушка контактора не обтекаєтся струмом і звільнені всі наявні механічні засувки. Головні контакти можуть виконуватися важільного і мостикового типу. Важільні контакти передбачають поворотну рухливу систему, мостиковые – прямоходовую.

Дугогасильні камери контакторів постійного струму побудовані на принципі гасіння електричної дуги поперечним магнітним полем у камерах з поздовжніми щілинами. Магнітне поле переважно більшості конструкцій порушується включеної послідовно з контактами дугогасительной котушкою.

Дугогасна система забезпечує гасіння електричної дуги, яка виникає при розмиканні головних контактів. Способи гасіння дуги і конструкції дугогасильних систем визначаються родом струму головного ланцюга і режимом роботи контактора.

Електромагнітна система контактора забезпечує дистанційне керування контактором, тобто включення і відключення. Конструкція системи визначається родом струму і ланцюга керування контактора та його кінематичної схеми. Електромагнітна система складається з осердя якоря, котушки і кріпильних деталей.

Електромагнітна система контактора може розраховуватися на включення якоря і утримання його в замкнутому положенні або тільки на включення якоря. Утримання ж його в замкнутому положенні в цьому випадку здійснюється засувкою.

Відключення контактора відбувається після знеструмлення котушки під дією відключає пружини, або власної ваги рухомої системи, але частіше пружини.

Допоміжні контакти. Виробляють перемикання в ланцюгах управління контактора, а також в ланцюгах блокування і сигналізації. Вони розраховані на тривалий проведення струму не більш 20 А, і відключення струму не більш 5 А. Контакти виконуються як замикаючі, так і тих, що розмикають, в переважній більшості випадків мостикового типу.

Контактори змінного струму виконуються з дугогасительными камерами з деионной ґратами. При виникненні дуга рухається на решітку, розбивається на ряд дрібних дуг і в момент переходу струму через нуль гасне.

Електричні схеми контакторів, що складаються з функціональних струмопровідних елементів (котушки управління, головних і допоміжних контактів), в більшості випадків мають стандартний вигляд і відрізняються лише кількістю і видом контактів і котушок.

Важливими параметрами контактора є номінальні робочі струм і напругу.

Номінальний струм контактора – це струм, який визначається умовами нагріву головною ланцюга при відсутності включення або відключення контактора. Причому, контактор здатний витримати цей струм три замкнутих головних контактах протягом 8 годин, а перевищення температури різних його частин не повинно бути більше допустимої величини. При повторно-короткочасному режимі роботи апарату часто користуються поняттям допустимого еквівалентного струму тривалого режиму.

Напруга головного ланцюга контактора – найбільше номінальне напруга, для роботи при якому призначений контактор. Якщо номінальні струм і напруги контактора визначають для нього максимально-допустимі умови застосування в тривалому режимі роботи, то номінальний робочий струм і робоча напруга визначаються даними умовами експлуатації. Так, номінальний робочий струм – струм, який визначає застосування контактора в даних умовах, встановлених підприємством-виробником залежно від номінального робочого напруги, номінального режиму роботи, застосування категорії, типовиконання і умов експлуатації. А номінальна робоча напруга дорівнює напрузі мережі, в якій у даних умовах може працювати контактор.

Контактори повинні вибиратися за такими основними технічними параметрами:

1) по призначенню й області застосування;

2) з категорії застосування;

3) за величиною механічної і комутаційної зносостійкості;

4) за кількістю і виконання головних і допоміжних контактів;

5) за родом струму і величин номінальної напруги і струму головного ланцюга;

6) по номінальному напрузі і споживаної потужності включають котушок;

7) за режимом роботи;

8) по кліматичному виконанню і категорії розміщення.

Контактори постійного струму призначені для комутації ланцюгів постійного струму і, як правило, приводяться в дію електромагнітом постійного струму. Контактори змінного струму призначені для комутації ланцюгів змінного струму. Електромагніти цих ланцюгів можуть бути як змінного, так і постійного струму.

Контактори постійного струму.

В даний час застосування контакторів постійного струму і відповідно нові їх розробки їх тому скорочуються. Контактори постійного струму випускаються в основному на напругу 22 440 Ст., струми до 630 А., однополюсні і двополюсні.

Контактори серії ККД 100Е призначені для комутації головних ланцюгів і ланцюгів керування електроприводом постійного струму напругою до 220В.

Контактори випускаються на номінальні струми від 25 до 250 А.

Контактори серії КПВ 600 призначені для комутації головних ланцюгів електроприводів постійного струму. Контактори цієї серії мають два виконання: з одним замикаючим головним контактом (КПВ 600) і з одним розмикаючим головним контактом (КПВ 620).

Управління контакторами здійснюється від мережі постійного струму.

Контактори випускаються на номінальні струми від 100 до 630 А. Контактор на струм 100 А має масу 5,5 кг, на 630 А – 30 кг.

Наприклад:

Контактори змінного струму: К0Т600, КТ7000

КТ (КТП) – Х1 Х2 Х3 Х4 З Х5

Х1 – номер серії, 60, 70.

Х2 – величина контактора: 0, 1, 2, 3, 4, 5, 6.

Х3 – кількість полюсів: 2, 3, 4, 5.

Х4 – додаткове значення специфічних особливостей серії: Б – модернізовані контакти; А – підвищена комутаційна здатність при напрузі 660В.

З – контакти з металокерамічними накладками на основі срібла. Відсутність букви означає, що мідні контакти.

Х5 – кліматичне виконання: У3, УХЛ, Т3.

Контаткторы змінного струму будуються, як правило, трехполюсными з замикаючими головними контактами. Електромагнітні системи виконуються шихтованими, тобто набраними з окремих ізольованих один від одного пластин товщиною до 1 мм. Котушки низькоомні з малим числом витків. Основну частину опору котушки становить її індуктивний сопротивлние, яке залежить від величини зазору. Тому струм у котушці контактора змінного струму при розімкнутій системі в 5-10 разів перевищує струм при замкнутої магнітної системи. Електромагнітна система контакторів змінного струму має короткозамкнений виток на сердечнику для усунення гудіння і вібрації.

На відміну від контакторів постійного струму режим включення контакторів змінного струму більш важкий, ніж режим відключення за пускового струму асинхронних електродвигунів з короткозамкненим ротором. Крім цього наявність брязкоту контактів при включенні приводить в цих умовах до великого зносу контактів. Тому боротьба з дребезгом при включенні тут набуває першорядного значення.
