Вентиль фланцевий Zetkama Польща чавунний тип 215А сідловий сальниковий запірний клапан DN15 PN16
3 950 ₴
1 975 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: 3694
- +380 (73) 744-12-80Дмитро
- +380 (67) 779-41-29Олександр
- +380 (97) 198-05-15Наталія, Ольга (все для зварювання)
- +380 (63) 628-44-94Загальний

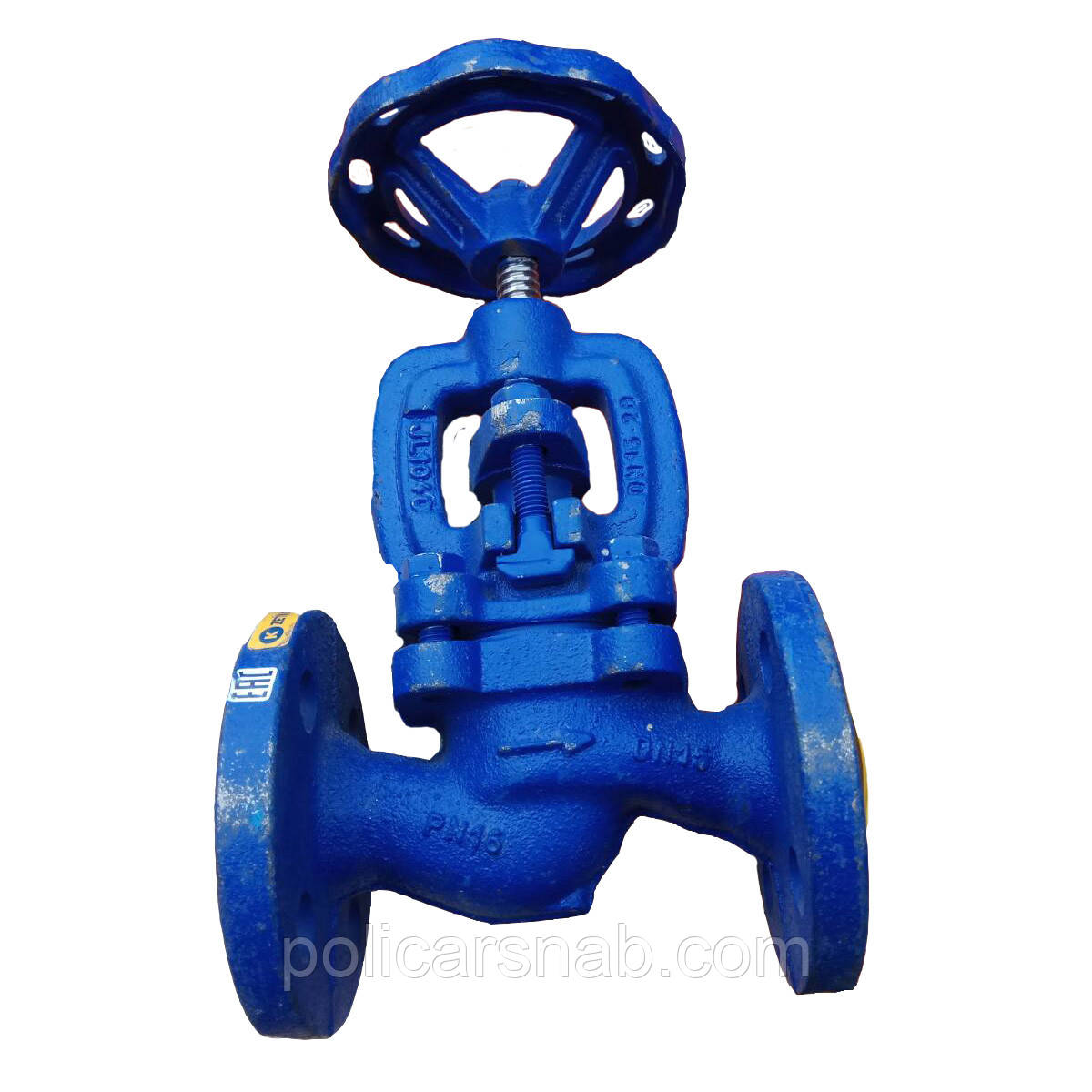

Вентиль запірний фланцевий Zetkama (Польща) чавунний тип 215А сідловий сальниковий клапан DN15 PN16 (Ду15 Ру16) Зеткама, колір корпусу – синій
Запірні вентилі марки Zetkama 215А виготовлені із сірого чавуну із сальниковим ущільненням клапана. Основне їхнє призначення - це перекриття потоку робочого середовища. Запірні вентилі монтуються на трубопроводах, в системах тепло- і водопостачання, за допомогою фланцевих з'єднань, по яких транспортують пару або воду різної температури.

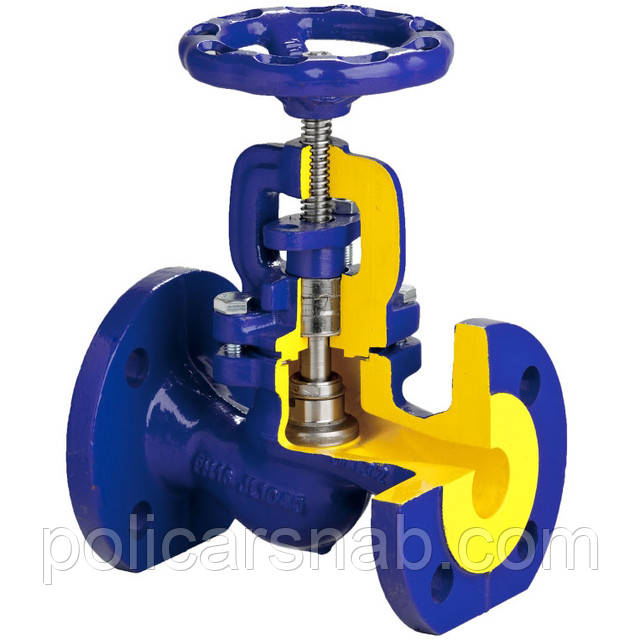

Конструктивною особливістю вентилів є досить високий ступінь прилягання та малі габаритні розміри. Запірний вентиль серії 215 поставляється з сідловим ущільненням «метал по металу». Ущільненням по штоку є сальник. Даний тип клапана в процесі роботи вимагає сервісного обслуговування у вигляді заміни набивання сальника. Внутрішня частина вентиля не потребує обслуговування. Корпус, кришка та сальник запірного вентиля виготовлені із сірого чавуну, а сідло, клапан та шток – із нержавіючої сталі. Монтаж вентиля можливий у будь-якому положенні згідно з напрямком потоку. Приєднання – фланцеве. Управління - ручне з використанням приводу - штурвала або електроприводу
|
Сфера застосування |
Рабоче середовище |
| водопостачання | промислова холодна і гаряча вода |
| системы опалення | пар |
| енергетика | оливи |
| промисловість | хімічно нейтральні агенти |
Специфікація матеріалів
- Корпус - Чавун GG25
- Кришка - Чавун GG25
- Сальник - (DN 15–32) Чавун GGG50
- Клапан - Нерж. сталь Х20Cr13
- Шток - Нерж. сталь Х20Cr13
- Сідло - Нерж. сталь Х12Cr13
- Ущільнення- Графіт
- Ущільнення кришки - Графіт
Габаритні та приєднувальні розміри вентиля серії 215:
- діаметр номінальний, DN - 15;
- рабочий тиск, PN - 16 бар;
- висота хода штока, h - 5 мм;
- діаметр штока, s - 9 мм;
- діаметр штурвала, Dk - 100 мм;
- будівельна довжина вентиля, L - 130 мм;
- загальна висота вентиля, H - 167 мм;
- діаметр фланцевого , Dz - 95 мм;
- товщина фланця, g - 14 мм;
- діаметр ущільнювального виступу, Dp - 45 мм;
- висота ущільнювального виступу, f - 2 мм;
- довжина міжосьової відстані, Do - 65 мм;
- кількість і діаметр з'єднувальних отворів фланця, dxn - 4x14 мм;
- масса вентиля - 3,3 кг;
- коефіцієнт пропускної здатності, Kv - 5,9 м куб./ч;
| Основні | |
|---|---|
| Виробник | Zetkama |
| Країна виробник | Польща |
| Умовний прохід | 15 мм |
| Напрямок потоку у вентилі | Прохідне |
| Робоче середовище | Неагресивна середа, Вода, Пароводяна суміш, Пар |
| Максимальна робоча температура | 300 град. |
| Максимальний робочий тиск | 16 бар |
| Клас герметичності | А |
| Тип приєднання | Фланцеве |
| Матеріал корпусу | Чавун |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Покриття | Епоксидний порошок |
| Привід | Ручний |
| Ручний привід | Маховик |
| Дистанційне управління | Ні |
| Колір | Синій |
| Вага | 3.3 кг |
| Гарантійний термін | 12 міс |
| Тип призначення | Вентиль фланцевий Zetkama Польща чавунний тип 215 А сідловий запірний клапан DN15 PN16 |
| Додаткові характеристики | |
| Ширина | 95 мм |
| Висота | 167 мм |
| Довжина | 130 мм |
| Мінімальна температура навколишнього середовища | -10 град. |
| Максимальна температура навколишнього середовища | 60 град. |
| Метод герметизації від зовнішнього середовища | Сальниковий |
| Вентиль з обігрівом | Ні |
| Технічні характеристики | |
| Вага брутто | 3.5 |
- Ціна: 1 975 ₴
