Фільтр фланцевий Zetkama Польща тип 821А сітчастий осадовий чавунний DN25 PN16
3 000 ₴
1 500 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: 85843
- +380 (73) 744-12-80Дмитро
- +380 (67) 779-41-29Олександр
- +380 (97) 198-05-15Наталія, Ольга (все для зварювання)
- +380 (63) 628-44-94Загальний

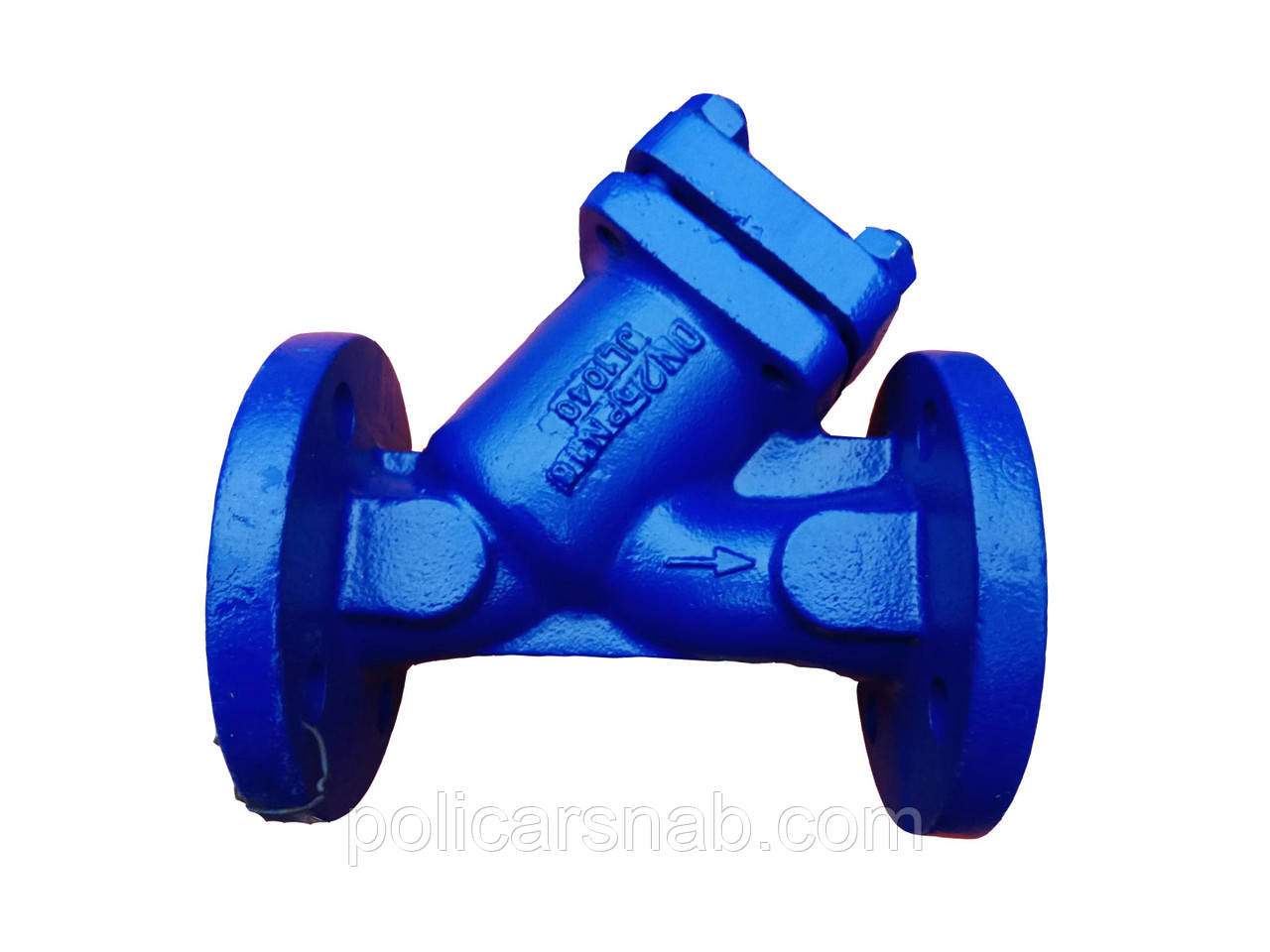

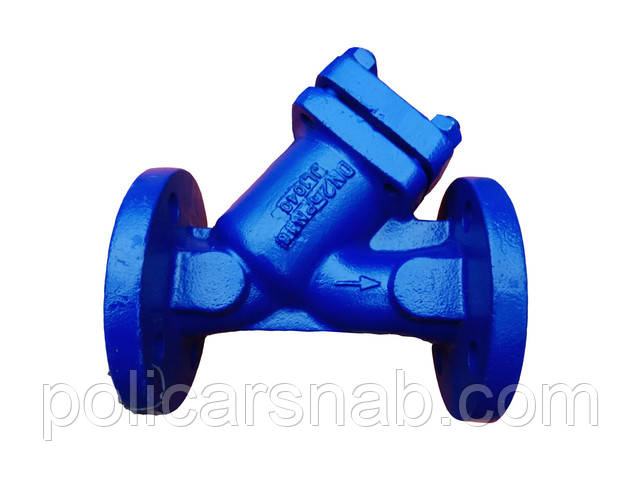

Фільтр сітчастий фланцевий Zetkama Польща тип 821А осадовий чавунний DN25 PN16 (Ду25 Ру16) Зеткама,
колір корпусу - синій
Фільтри осадові чавунні фланцеві марки Zetkama 821А - застосовуються для очищення потоку середовища. Їх завданням є захист від забруднень найбільш чутливі до пошкоджень елементів системи, таких як, насоси, арматура для регулювання, витратоміри і лічильники тепла. Фільтр затримує тверді частинки, розміри яких перевищують розміри осередків сітки. Для видалення з середовища ферромагнетических частинок потрібно використовувати магнітні вставки, які встановлюються по центру всередині сітки. Фільтри сітчасті фланцеві монтуються на трубопроводах в системах тепло- и водопостачання, за допомогою фланцевих з'єднань, по яким транспортують пар чи воду разної температури.
Фільтри сітчасті мають позначення на корпусі згідно з нормою PN-EN19. Позначення полегшує ідентифікацію продукту та містять:
- номінальний діаметр DN (мм);
- номінальний тиск PN (бар);
- позначення матеріалу корпусу, кришки;
- стрілку, що показує напрямок потоку середовища;
- знак виробника;
- ливарний номер;
- знак CE, для клапанів відповідно до директиви 2014/68/UE (знак РЄ тільки від DN32).
|
Сфери застосування |
Робоче середовище |
| водопостачання | промислова холодна і гаряча вода |
| системи опалення | пар |
| енергетика | масла |
| промисловість | хімічно нейтральні агенти |
Фільтр сітчастий похилий фланцевий, монтується таким чином, щоб напрямок стрілки на корпусі збігався з напрямком потоку робочого середовища у трубопроводі. Кришка фільтра повинна бути спрямована вниз, щоб запобігти поверненню забруднень у трубопровід, а сітчастий фільтр з пробкою служить для швидкого очищення від бруду.
Специфікація матеріалів
- Корпус
- Кришка
- Сітка
- Болт двусторонній
- Гайка
- Зливна пробка
- Прокладка пробки
- Прокладка кришки
- Пробка (виготавляється по запиту)

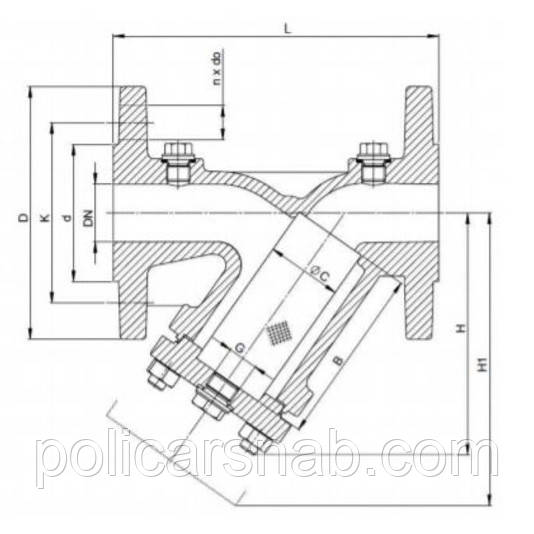

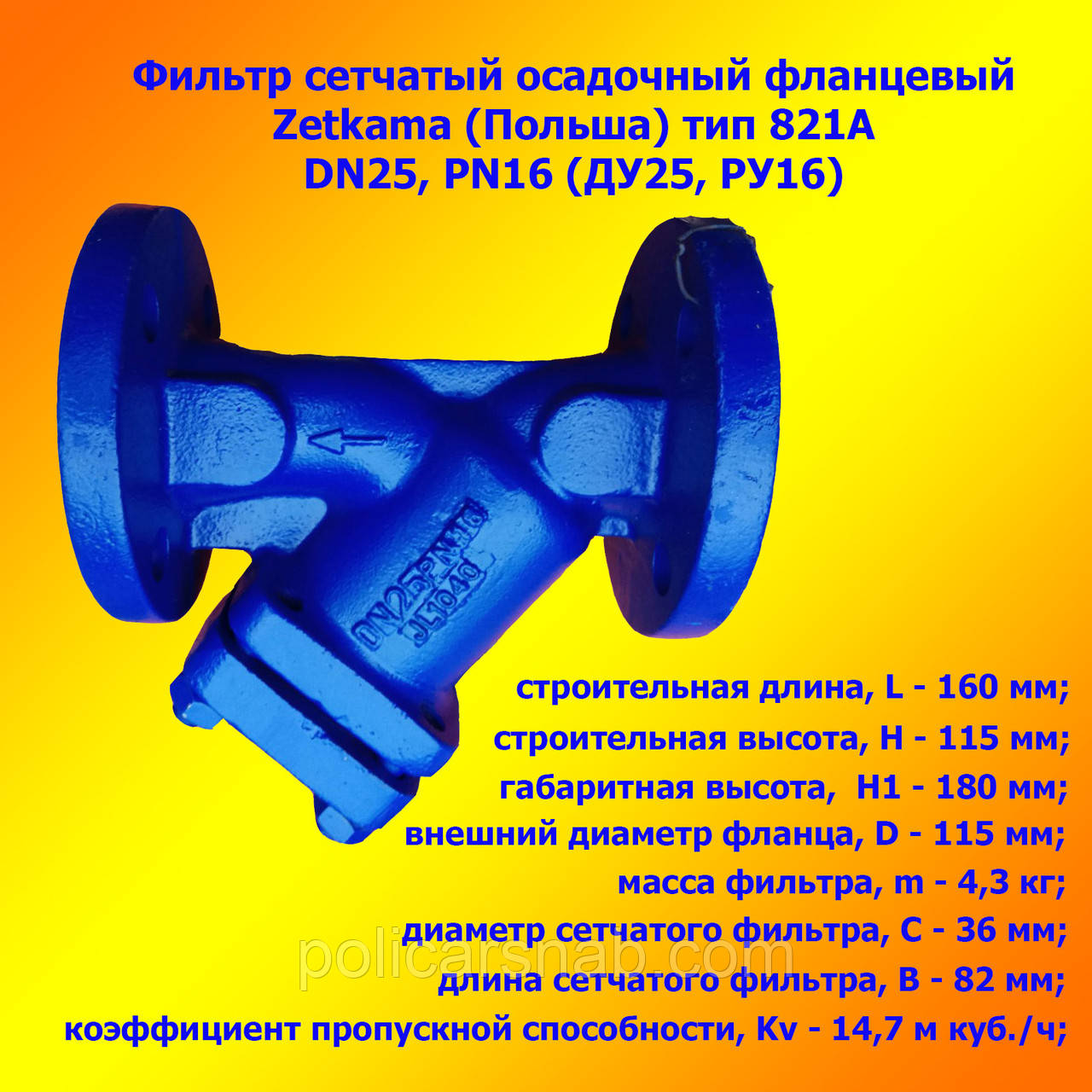

Габаритні та приєднувальні розміри фільтра серії 821А:
- діаметр номінальний, DN - 25;
- робочий тиск, PN - 16 бар;
- будівельна довжина фільтра, L - 160 мм;
- будівельна висота (від осі труби), H - 115 мм;
- габаритна висота вентиля, H1 - 180 мм;
- зовнішній діаметр фланця, D - 115 мм;
- товщина фланця, g - 16 мм;
- діаметр ущільнювального виступу, d - 65 мм;
- висота ущільнювального виступу, f - 2 мм;
- міжосьова відстань, K - 85 мм;
- кількість та діаметр з'єднувальных отворів фланця, dxn - 4x14 мм;
- маса вентиля - 4,3 кг;
- діаметр сітчастого фільтра, С - 36 мм;
- довжина сітчастого фільтра, В - 82 мм;
- коефіцієнт пропускної спроможності, Kv - 14,7 м куб./год;
| Основні | |
|---|---|
| Виробник | Zetkama |
| Країна виробник | Польща |
| Тип фільтра грубої очистки | Осадовий |
| Продуктивність | 14.7 куб.м/год |
| Умовний прохід | 25 мм |
| Робоче середовище | Вода, Пар, Пароводяна суміш, Рідке середовище, Неагресивне середовище |
| Мінімальна температура робочого середовища | 10 град. |
| Максимальна температура робочого середовища | 300 град. |
| Мінімальний робочий тиск | 1 бар |
| Максимальний робочий тиск | 16 бар |
| Матеріал корпусу | Чавун |
| Покриття | Епоксидний порошок |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Колір | Синій |
| Вага | 4.3 кг |
| Гарантійний термін | 12 міс |
| Тип приєднання | Фланцеве |
| Діаметр підключення | 1/2" |
| Додаткові характеристики | |
| Мінімальна температура навколишнього середовища | -10 град. |
| Максимальна температура навколишнього середовища | 60 град. |
| Габаритні розміри | |
| Висота | 180 мм |
| Довжина | 160 мм |
| Ширина | 115 мм |
| Технічні характеристики | |
| Вага брутто | 4.5 |
| Загальні | |
| Тип призначення | Фільтр фланцовий похилий Zetkama Польща тип 821А сітчастий осадовий чавунний DN25 PN16 |
- Ціна: 1 500 ₴
