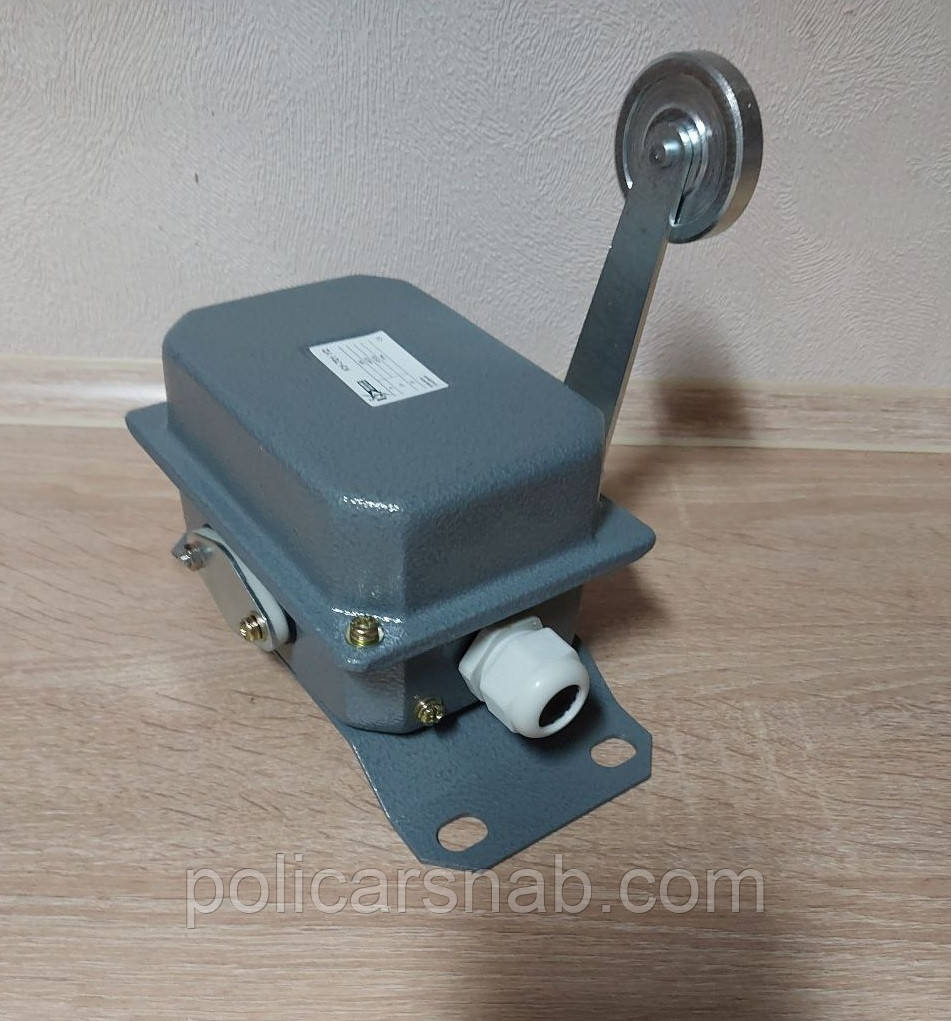

Кінцевий колійний вимикач (кінцевик) КУ-701 У2 важіль із роликом ІР54 10 А
від 1 580 ₴
від 790 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: 00547
- +380 (73) 744-12-80Дмитро
- +380 (67) 779-41-29Олександр
- +380 (97) 198-05-15Наталія, Ольга (все для зварювання)
- +380 (63) 628-44-94Загальний
Кінцевий колійний вимикач (кінцевик) КУ-701 У2 важіль із роликом ІР54 10 А новий
Тип обладнання Кінцевий вимикач
Номінальний струм 10А
Напруга змінного струму 440 В
Напруга постійного струму 550 В
Ступінь захисту ІР54
Фіксація Самоповернення важеля
Тип приводу Важіль із роликом
Матеріал корпусу Сталь
КУ-701 У2, важіль із роликом, 10 А, IP54, вимикач кінцевий колійний.
Кінцеві (кінцевики) вимикачі серії КУ700, торгової марки «Контактенерго», слугують для комутації ланцюгів керування в різних кранових електроприводах і механізмах, а також застосовуються як колійні.
Вимикач КУ-703, КУ-701, КУ-704 встановлюють на механізмах пересування кранів під час виконання завдань пересування та підіймання вантажу.
Кінцеві вимикачі КУ спрацьовують у разі впливу на їхні важелі лінійки або спеціального упору, закріплених на підкранових коліях. Кінцеві вимикачі КУ-701, КУ-703, КУ-704 відрізняються між собою за типом приводу та кількістю положень важеля.
Усередині корпусу закріплені: блок кулачкових елементів, барабан кулачковий і фіксувальний пристрій (в КУ-703 — немає). Блок кулачкових елементів складається з основи, на якій встановлені контактні болти (4 штуки) з нерухомими контактами та 2 важелі з контактними мостами. Пружини важелів утримують за допомогою пластин у замкнутому положенні контакти містка з контактами болтів. Під час повороту кулачкового барабана виступ кулачкової шайби натискає на виступ важеля й контакти перемикаються. Кулачковий барабан має вал, на якому жорстко закріплений приводний важіль. У кулачковому барабані є фігурна пластина (храповик), на яку впливає фіксувальний механізм, утримуючи одночасно барабан і привод, у тому чи іншому робочому положенні.
ОСНОВНІ ПАРАМЕТРИ КІНЦЕВИХ ВИМИКАЧІВ КУ-701
| Допустимі токові навантаження | ||
| -струм тривалого режиму, А | 10 | |
| -вмикний струм, А | ||
| *змінна, напруга до 500 В | 50 | |
| *постійна, напруга 110, 220, 440В | 25 | |
| -вимкнений струм, А | ||
| *змінна, напруга до 500 В | 10 | |
| *постійна, напруга 110, 220, 440В | 2,0/1,5/0,5 | |
| Номінальна напруга змінного струму | 220, 380 В | |
| Номінальна напруга постійного струму | 110, 220, 440 В | |
| Ном. напруга ізоляції, Ui | 660 В | |
| Експлуатаційна частота увімкнень | до 600 в час | |
| Максимальний кут нахилу важеля | 30 градусов | |
| Кут неспрацьовування, менше або дорівнює | 3 градуса | |
| Кількість незалежних електричних ланцюгів | 2 | |
| Класифікація привода | ||
| -кількість робочих положень | 3 | |
| -тип приводу | важіль із роликом | |
| -фіксація | самоповернення важеля | |
| -максимальна швидкість приводу м/хв | 150,00 | |
| Маса вимикача, кг | 2,7 | |
| Ступінь захисту | IP54 | |
| Зносостійкість механічна | 1000 000 В-О | |
| Температура довкілля | від мінус 40 до плюс 40oС | |
| Кліматичне виготовлення | У2 | |
| Гарантійний термін | 2 роки | |
| Основні | |
|---|---|
| Виробник | КонтактЭлектро |
| Країна виробник | Україна |
| Номінальна сила струму | 10 А |
| Номінальна робоча напруга змінного струму | 550 В |
| Номінальна робоча напруга постійного струму | 440 В |
| Кількість розмикальних контактів | 2 шт. |
| Кількість замикаючих контактів | 2 шт. |
| Мінімальна робоча температура | -40 град. |
| Максимальна робоча температура | 40 град. |
| Вага | 1.8 кг |
| Ступінь захисту IP | 54 |
| Тип призначення | Кінцевий (кінцевий) вимикач КУ-701 У2 важіль із роликом ІР54 10 А |
| Габаритні розміри | |
| Довжина | 200 мм |
| Висота | 152 мм |
| Ширина | 185 мм |
- Ціна: від 790 ₴
