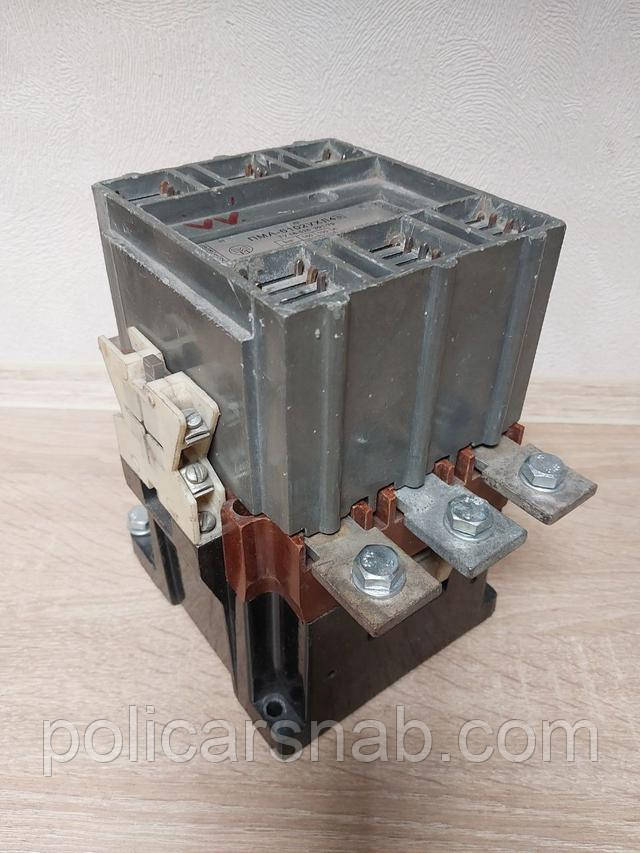

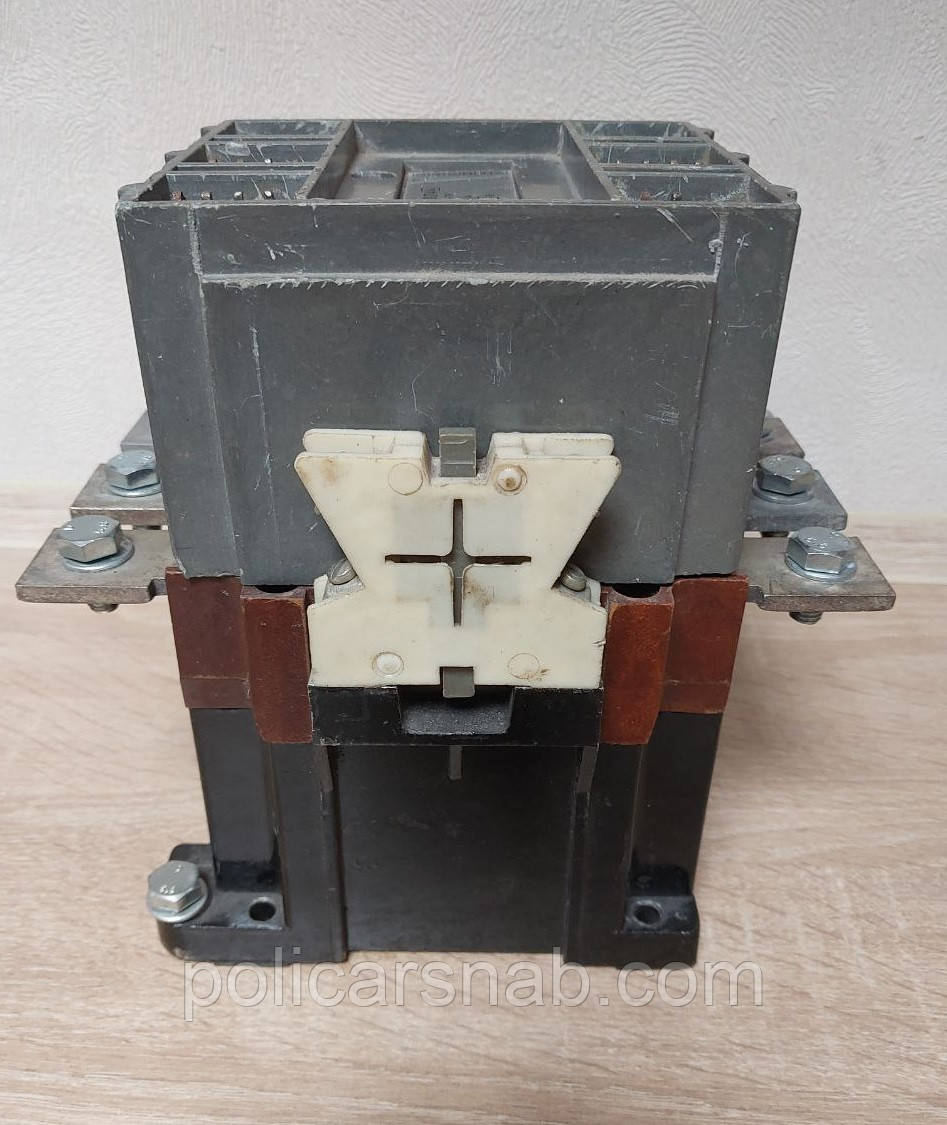

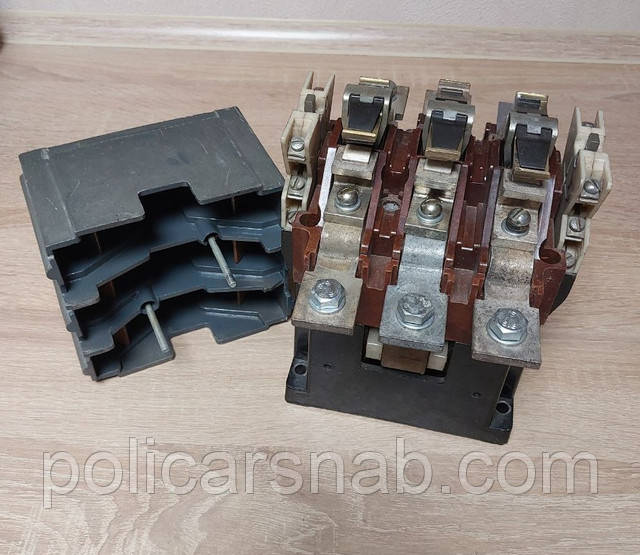

Пускач електромагнітний ПМА-6102 УХЛ4 нереверсивний 380 Вольт 160А 2нз+2нр трифазний

Пускачі електромагнітні ПМА використовують для: дистанційного пуску безпосереднім під'єднанням до живлення, зупинки та реверсування трифазних асинхронних електричних двигунів із короткозамкнутим ротором потужністю до 75 000 Вт за напруги до 380 або 660 Вольт змінного струму частотою 50, 60 і 100 Герц.
Пускачі ПМА, можуть бути забезпечені обмежувачами перенапруг для функціонування в системах керування із застосуванням мікропроцесорної техніки.
Пташники ПМА виробляються в таких виробленнях: відкрите без теплового реле; відкрите з тепловим реле; закрите без теплового реле; закрите з тепловим реле. Струм теплового реле пуска відповідає номінальному струму пускача ПМА.
Структура умовного позначення електромагнітного пуска ПМА:
ПМА — XXХХХ
Перша цифра, після маркування ПМА, означає номінальний струм роботи пуска ПМА (3-40 Амперів, 4 — 63 Ампери, 5 — 100 амперів, 6 — 160 амперів).
Друга цифра говорить про наявність теплового реле та апарата позисторного захисту:
1 — без реле, нереверсивні;
2 — з реле, нереверсивні;
3 — без реле, реверсивні з електричним блокуванням;
4 — з реле, реверсивні з електричним блокуванням;
5 — без реле, реверсивні з електричним і механічним блокуванням;
6 — з реле, реверсивні з електричним і механічним блокуванням;
7 — з апаратом позисторного захисту АЗП, нереверсивні;
8 — з АЗП, реверсивні з механічним блокуванням;
9 — з апаратом позисторного захисту УВТЗ-1М, нереверсивні;
0 — з УВТЗ-1 М, реверсивні з механічним та електричним блокуванням).
Третя цифра визначає ступінь захисту пуска ПМА та наявність кнопок:
0 — IP00;
1 — IP40 без кнопок;
2 — IР54 без кнопок;
3 — IР40 з кнопками та;
4 — IР54 з кнопками та;
5 — IР40 з кнопками та сигнальною лампою;
6 — IР54 з кнопками та сигнальною лампою).
Четверта цифра означає рід струму ланцюга (0 — змінний)
