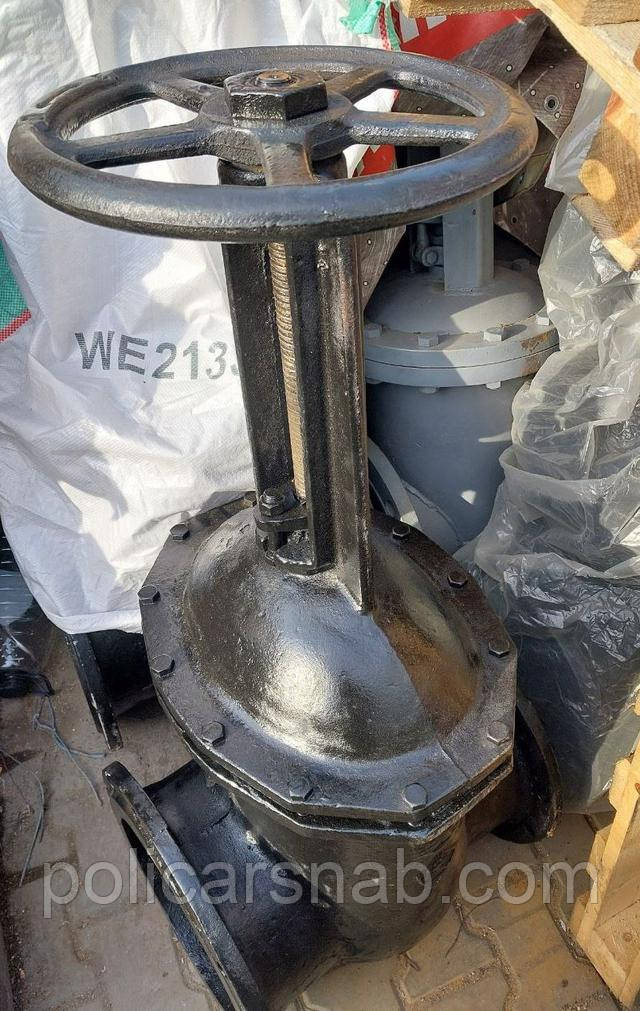

Засувка чавунна фланцева 30ч6бр Ду 250 Ру 10

Засувка чавунна фланцева 30ч6бр Ду 250 Ру 10

Характеристики:

Тип приєднання:  Фланцеве

Вид затвора:  Дводисковий

Запірний орган:  Паралельний

Привід:  Ручний

Ручний привід:  Маховик

Спосіб монтажу:  Горизонтальний / вертикальний

Робоче середовище:  Пар, Вода,Нейтральне середовище

Клас герметичності:  D

Умовний прохід:  250 мм

Максимальний робочий тиск:  10 бар

Максимальна робоча температура:  +225°С

Мінімальна робоча температура:  -30°С

Матеріал корпусу:  Чавун

Опис:

Засувка чавунна 30ч6бр паралельна дводискова з висувним шпинделем з органом ручного керування PN 1,0 МПа (10 кгс/см2) DN 50-500 мм виготовлена для перекриття середовища в трубопроводі та встановлюється як запірний пристрій на різного роду трубопроводах для транспортування не тільки води та пари (максимальна температура робочого середовища до +225 °C), а й нафти та олій (максимальна температура робочого середовища до +90 °C), бензольних вуглеводнів (максимальна температура робочої середовища до +200 °C), а також розчинів лугів, фенолятів, кам'янокутних олій, різних смол і надмольних вод (максимальна температура робочого середовища до +225 °C). Як бачимо, засувка 30 ч6бр має найгучніший спектрум для застосування.

Кліматичні умови в експлуатації засувки 30 ч6бр відповідає низці ГОСТів і має сертифікати відповідності якості.

Засувка чавунна 30ч6бр забезпечує герметичність у затворі за класом «С» і «Д»,

Складається з недорогого чавуну і тому ціна на засувки 30ч6бр невисокий, чавун, з якого складається засувка виготовляється на різних промислових заводах, але за конструкцією й технічними параметрами засувки не відрізняються один від одного.

Застосування й експлуатація:

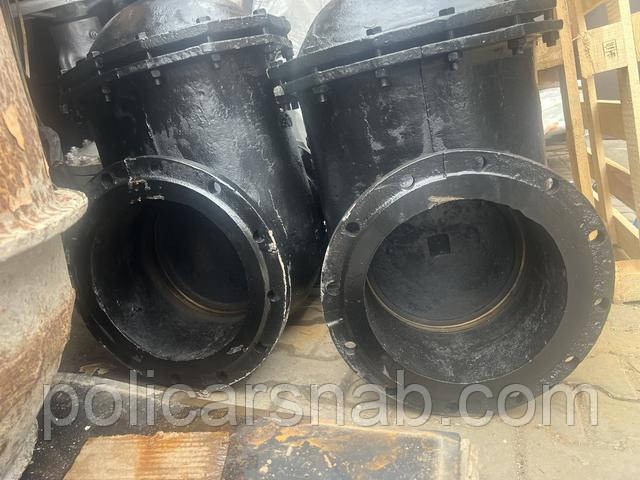

Задвижки 30ч6бр мають латунні ущільнювальні кільця, які вальцьовані в корпус і диски. Робоче положення як горизонтальне, так і вертикальне, таке ж і напрямок подавання середовища, а ось робоче положення закрива має бути повністю відкритим або, так і, повністю закрито.
Засувки діаметром 400-500 мм і з умовним проходом на кришці, мають корок для випуску повітря й заливання води під час тестування засувки 30 год6бр.
Задвижка 30ч6бр має чавунні диски, які переміщаються напрямним корпусом. Для запобігання проходу речовин через трубопровод, у засувці між кришкою і шпинделем поміщена набивка, що підтримується сальником за допомогою двох болтів-анкерів, паронітова прокладка встановлена між кришкою та корпусом, а як сальниковий набивка застосовується шнур з азбесту з просоченим графітовим мастилом.

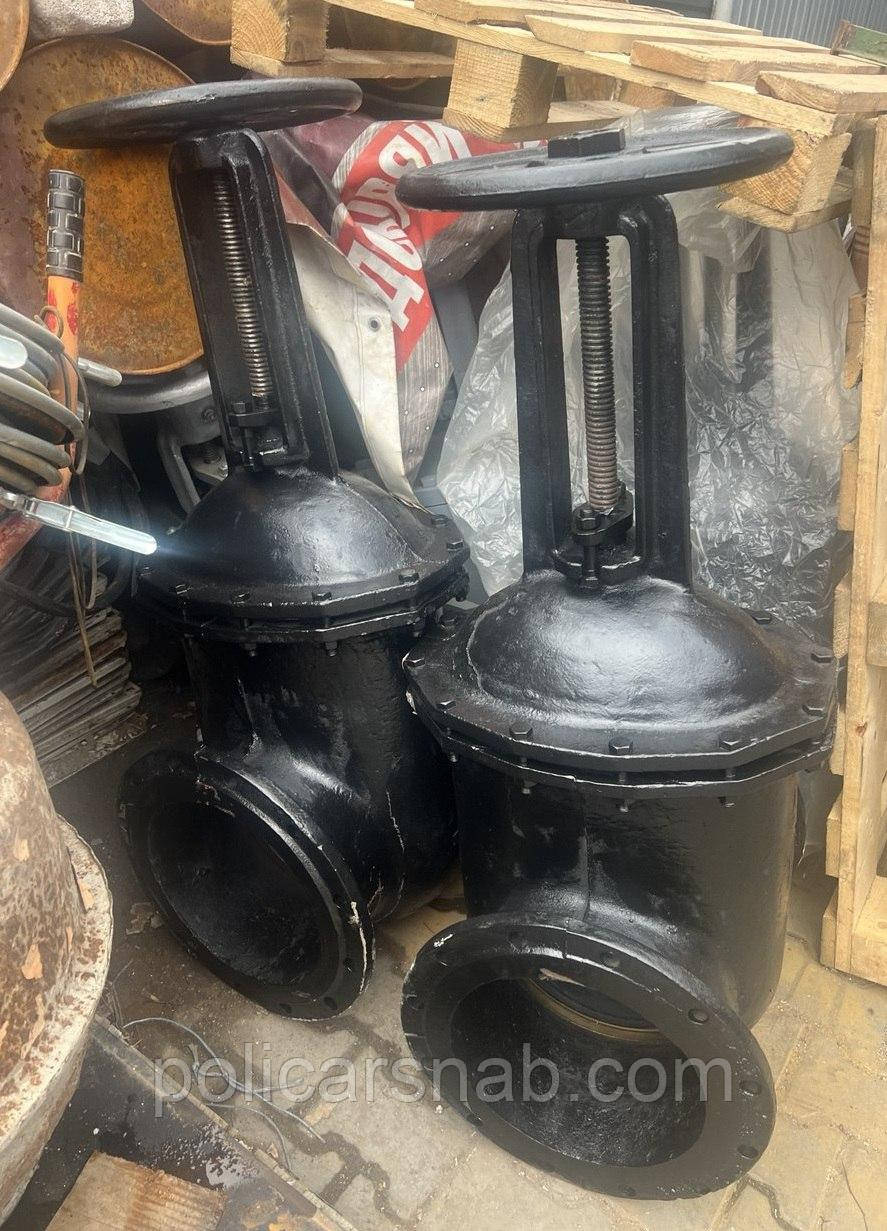

Задвижки чавунні 30ч6бр

Під час обертання маховика обертання отримує нарізна втулка, яка перетворює обертання в засувці 30 год6бр у поступальний рух шпинделя з дисками, який так само опускається, після чого розсувається диски за допомогою клина, у підсумку відбувається закриття засувки.
Використання засувки 30 ч6бр як трубопровідна регульованої арматури не допускається. Її гарантійний термін у разі правильної експлуатації становить півтора року з моменту початку експлуатації, природно, за умови правильного зберігання та дотримання вимог під час монтажу й експлуатації засувки 30 год6бр.

Гарантійне напрацювання становить 200-400 циклів.
