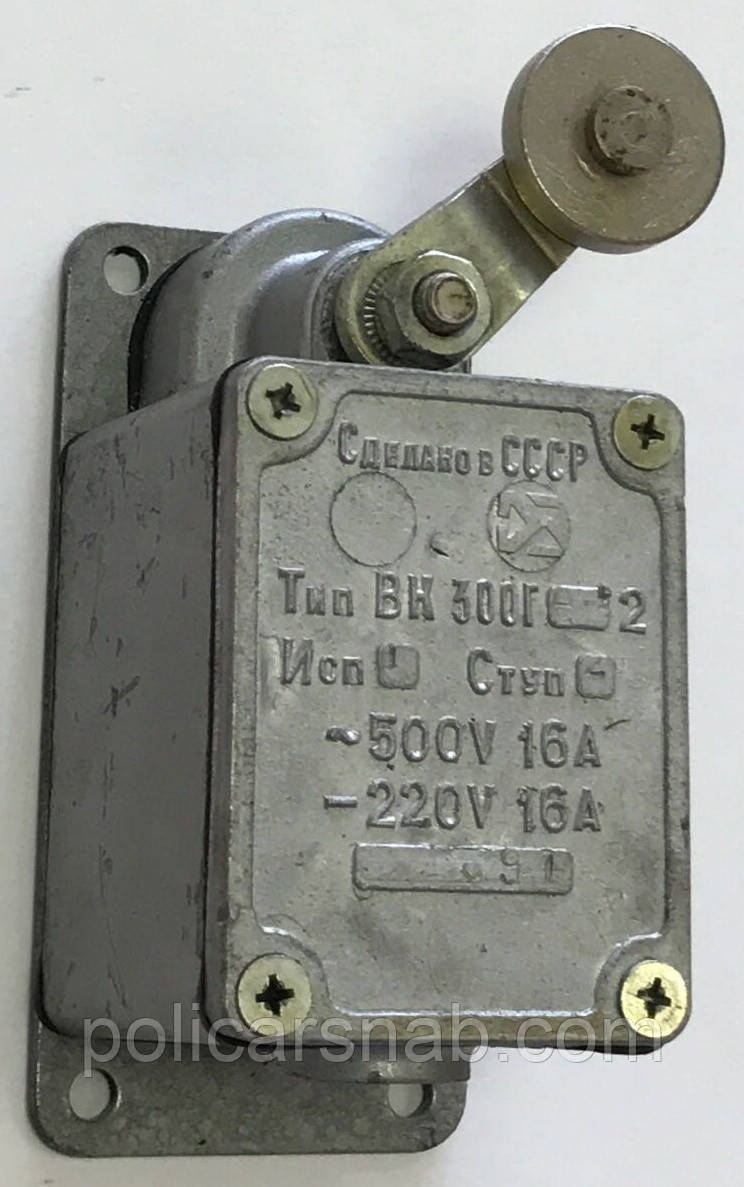

Вимикач кінцевий ВК-200, ВК-300

Вимикачі кінцеві миттєвої дії серії ВК-200, ВК-300 призначені для спрацьовування в електричних ланцюгах керування змінного струму напругою до 660 В частоти 50-60 Гц і постійного струму напругою до 440 В, під впливом керівних упорів (кулачків) у певних точках шляху контрольованого об'єкта. Вимикачі допускають встановлення в будь-якому положенні в місцях, не захищених від потрапляння пилу та випадкового потрапляння бризок води або олії, що падають вертикально або під кутом до вертикалі (для ВК-200) або випадкового обливання водою або олією.

Розшифрування позначення вимикачів ВК-200, ВК-300:

• вк-хххх-ххх-хххххх-хх
• вк- — Вимикач кінцевий
• xxx — 200 — без сальникового введення; 300 — із сальниковим введенням
• -x — Умовне позначення групи комутаційної зносостійкості: А - Срібні контакти - 25000000 циклів В. Б — Біметалеві контакти — 1000 000 циклів ВВ.
• x — Тип привода (Р — важіль із роликом; В - V-подібний важіль, С — селективний привод)
• -x — Кількість замикальних і розмикальних контактів: — 1 - 1з + 1р (1 замикальний + 1 розмикальний контакт).
• x — Спосіб кріплення: 1 - Базове (107x44 мм); 2 - Широка основа. Ступінь захисту від довкілля (1Р 67).
• -x — Ступінь захисту від довкілля (IP 67)
• xx — Кліматичне виконання й категорія розміщення за ГОСТ 15050-69: У2
• -x — Позначення кількості ступенів ролика: 1 — щабель 1; 2 - ступень 2; 3 - ступень 3; 4 - ступень 4;
• x — Позначення положення ролика та напрямку руху: 1 — хід вправо з самоповоротом; 2 — хід ліворуч із самоповоротом; 3 — хід вправо без самоповернення; 4 — хід вліво без самоповернення; 5 — хід вправо та вліво без самоповернення.

До основних переваг кінцевих вимикачів належать:

1) Корпус основи та кришки зі сплаву силуміну;

2) IP67 — ступінь захисту;

3) Висока якість кінцевих вимикачів (одна з найкращих у Росії).

Через отвори в корпусі здійснюється введення дротів, і кожен із затискачів допускає приєднання 2 провідників (січення 1,5 кв.мм) або 1 мідний дріт (січення не більш ніж 2,5 кв.мм). Перемикач вимикача ВК 200 має спрацьовувати від повороту відповідного важеля, що приводить. Лінійна швидкість повороту в цьому разі не може бути більш ніж 100 метрів за секунду.

До силових вимикачів пред'являються нижчі вимоги:

1)  Вимикачі ВК мають мати можливість багаторазово (1000-10000 разів) стовідсотково вмикати — вимикати струми навантаження, які не перевищують їх номінальний струм.

2)  У ввімкненому стані вимикачі ВК 200 мають витримувати проходження струмів навантажних режимів необмежено довгий час в умовах номінальної напруги.

3) Вимикачі ВК мають моментально (упродовж частоти секунди) вмикати-відключати струми КЗ, за рівня, що відповідно не перевищує увімкненої можливості вимикача ВК.

4) В активному стані вимикачі ВК витримують вплив ударного струму КЗ, який не перевищує значення граничної наскрізного струму, а також значень струму з тривалістю, яка відповідає термічній стійкості вимикачів серії ВК.

5) Найчастіше вимикачі ВК 200 мають здатність здійснювати автоматичне повторне вмикання АПВ через короткий проміжок часу після вимкнень (1-2 секунди). Цей період часу іменується безтоковою паузою за АПВ.

6)  Крім зазначених тут вимог, силовий вимикач ВК має властивість високої готовності до автоматичних вимкнень під впливом різних засобів релейного захисту.

Основні технічні характеристики:

 Таблиця 1. Технічні характеристики та режими роботи кінцевих вимикачів.
