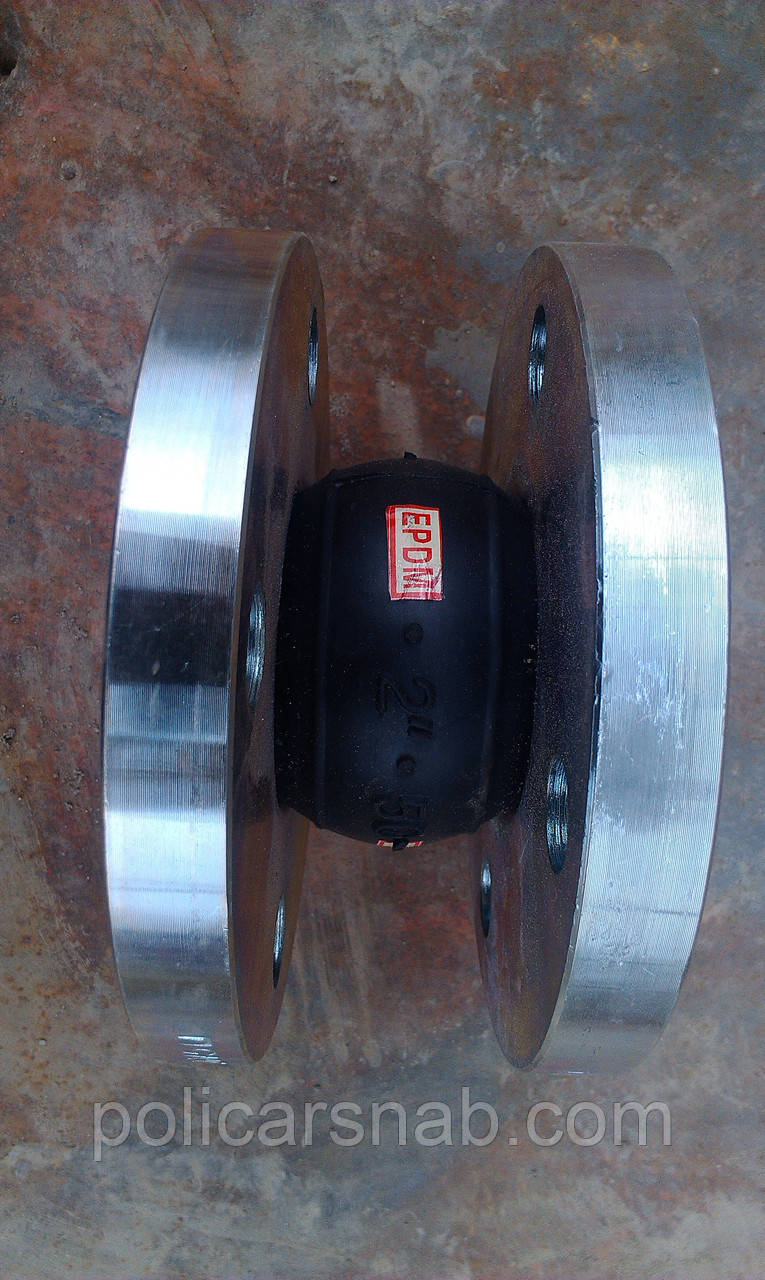

Вібровставка (гнучка вставка) фланцева Ду65

Основна функція, за яку відповідають компенсатори трубопроводів, укладена вже в самій назві обладнання. Це забезпечення компенсації температурного подовження трубопроводу будь-якої складності й конструкції.

Ще одним завданням, яке виконується обладнанням, як-от компенсатор трубопроводу, а також вібровставка фланцева – — це зниження вібрації й поглинання шумових ефектів, які можливі в процесі роботи трубопроводу або насоса, а також інших подібних механізмів.

Вібровставка фланцева гумова являє собою антивібраційні з'єднання трубопроводів, які використовуються  для зниження шуму, ізоляції,гідравлічних ударів і компенсації поздовжніх, поперечних зміщень і теплових подовжень трубопроводу.

Віброкомпенсатор фланцевий складається зі спеціальної жаростійкої синтетичної гуми, яка за своїми якостями перевершує натуральну та хлоропренову гуму.Це створює підвищену стійкість до впливу гарячої води та постійну стійкість до тиску впродовж тривалого часу.

Завдяки м'якому каркасу та легкості його деформування компенсатор швидко та легко приєднується до трубопроводу
навіть попри можливу невідповідність між трубами (відхилення від осі, зміщення). В случае якщо труби, зроблені з різних матеріалів, з'єднані компенсатором, це захищає їх від розвивальної
електролітичної корозії.

Робоче середовище:

• холодна вода;
• гаряча вода;
• конденсат;
• морська вода.

 Технічні характеристики:

• Робочий тиск — 16 барів;
• Температура робочого середовища — до +110 °C;
• Кріплення — фланцеве.

 Специфікація матеріалів
1. Корпус  гума спеціальної композиції
2. Корпус  нейлоновий шинний корд
3  Дротове кільце  твердий сталевий дріт
4. Фланець  м'яка сталь

Габаритні розміри

Інструкція з монтажу
1. Встановлення компенсатора необхідно виконати після закріплення трубопроводів. Неможливе використання
компенсатора як опорну конструкцію.
2. Не рекомендується, щоб попереднє стиснення компенсатора під час монтажу перевищувало 35 мм.
3. Не можна скручувати компенсатор під час монтажу.
4. Перед початком монтажу необхідно відцентрувати підводний і відвідний трубопроводи, зафіксувавши
, їх на відстані не менш ніж три діаметри труби від компенсатора.
5. Болти мають бути встановлені без прямого контакту з гумою (гайки встановлюються на стороні, протилежній
гумовим елементам — на стороні трубопроводу).
6. Виключити можливість пошкодження компенсатора гострими краями труби.
7. Неможлива одночасна робота компенсатора на розтягнення та зміщення.
8. Під час встановлення компенсатора на всмоктуванні насоса не можна розтягнення.
9. Під час зварювальних робіт безпосередньо близько від компенсатора він має бути захищений або
демонтований.
10. Не рекомендується фарбувати компенсатор або покривати його шаром ізоляції.
11. Зберігати компенсатори треба в ненавантаженому стані у сухому прохолодному місці.

Основні переваги

• простота та надійність конструкції
• тривалий термін експлуатації
• малі втрати напору

Отже, вібровставка або «антивібраційна вставка» фланцева — це гідний гарантований захист трубопроводу, який необхідний для його нормального функціонування.
