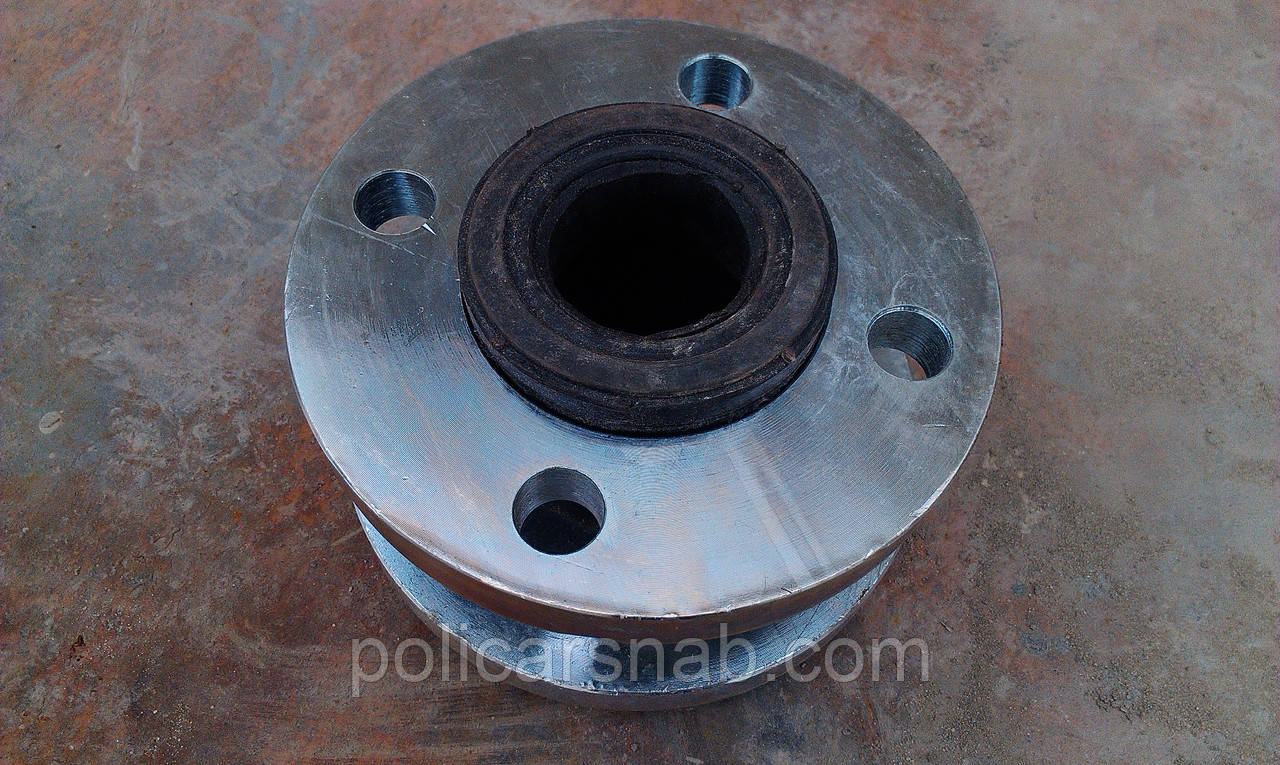

Вібровставка (гнучка вставка) фланцева Ду100

- Немає в наявності
- Оптом і в роздріб
990 ₴
Показати оптові ціни- +380 (63) 628-44-94Юрій (Viber)
- +380 (67) 779-41-29Олександр
- +380 (97) 744-12-80Наталія
- +380 (97) 198-05-15Руслан, Ольга (все для зварювання )
Опис
Основна функція, за яку відповідають компенсатори трубопроводів, укладена вже в самій назві обладнання. Це забезпечення компенсації температурного подовження трубопроводу будь-якої складності та конструкції.
Ще одним завданням, що виконується обладнанням, таким як компенсатор трубопроводу, а також вібровставка фланцева – це зниження вібрації і поглинання шумових ефектів, які можливі в процесі роботи трубопроводу, або насоса, а також інших подібних механізмів.
Вібровставка фланцева гумова являє собою антивібраційні з'єднання трубопроводів,які використовуються для зниження шуму,вібрації,гідравлічних ударів і компенсації поздовжніх,поперечних зсувів і теплових подовжень трубопроводу.
Виброкомпенсатор фланцевий складається із спеціальної жаростійкої синтетичної гуми,яка за своїми якостями перевершує натуральну і хлоропреновую гуму.Це створює підвищену стійкість до дії гарячої води та постійну стійкість до тиску протягом тривалого періоду часу.
Завдяки м'якому каркаса і легкості його деформування компенсатор швидко і легко приєднується до трубопроводу
навіть незважаючи на можливу невідповідність між трубами (відхилення від осі, зміщення). У разі якщо труби, зроблені з різних матеріалів, з'єднані компенсатором, це захищає їх від розвивається
електролітичної корозії.
Робоча середа:
- холодна вода;
- гаряча вода;
- конденсат;
- морська вода.
Технічні характеристики:
- Робочий тиск - 16 Бар;
- Температура робочого середовища до +110 °C;
- Кріплення - фланцеве.
Специфікація матеріалів
1. Корпус - гума спеціальної композиції
2. Корпус - нейлоновий шинний корд
3 Дротяне кільце - тверда сталевий дріт
4. Фланець - м'яка сталь
Габаритні розміри
DN |
L |
H |
Вага, кг |
---|---|---|---|
32 |
95 |
140 |
3 |
40 |
95 |
150 |
3.5 |
50 |
105 |
165 |
4.5 |
65 |
115 |
185 |
5 |
80 |
130 |
200 |
6 |
100 |
135 |
220 |
7.5 |
125 |
170 |
250 |
10 |
150 |
180 |
285 |
12 |
200 |
205 |
340 |
16.5 |
250 |
240 |
395 |
21.5 |
300 |
260 |
445 |
26 |
Інструкція по монтажу
1. Встановлення компенсатора необхідно виконати після закріплення трубопроводів. Неприпустимо використання
компенсатора в якості опорної конструкції.
2. Не рекомендується, щоб попереднє стиснення компенсатора при монтажі перевищувала 35 мм.
3. Неприпустимо скручування компенсатора при монтажі.
4. Перед початком монтажу необхідно відцентрувати підвідний та відвідний трубопроводи, зафіксувавши
їх на відстані не менше трьох діаметрів труби від компенсатора.
5. Болти повинні бути встановлені без прямого контакту з гумою (гайки встановлюються на стороні, протилежній
резиновым элементам – на стороне трубопровода).
6. Исключить возможность повреждения компенсатора острыми краями трубы.
7. Недопустима одновременная работа компенсатора на растяжение и сдвиг.
8. При установке компенсатора на всасывании насоса недопустимо растяжение.
9. При проведении сварочных работ в непосредственной близости от компенсатора он должен быть защищен или
демонтирован.
10. Не рекомендуется окрашивать компенсатор или покрывать его слоем изоляции.
11. Хранить компенсаторы следует в не нагруженном состоянии в сухом прохладном месте.
Основные преимущества
- простота і надійність конструкції
- тривалий термін служби
- малі втрати напору
Таким чином, вібровставка або «антивібраційна вставка» фланцева – це гідна гарантований захист трубопроводу, яка необхідна для його нормального функціонування.
Характеристики
Основні | |
---|---|
Максимальна робоча температура | 110 град. |
Робоче середовище | Неагресивна середа |
Тип приєднання | Фланцеве |
Умовний прохід | 100 мм |
Інформація для замовлення
- Ціна: 990 ₴
