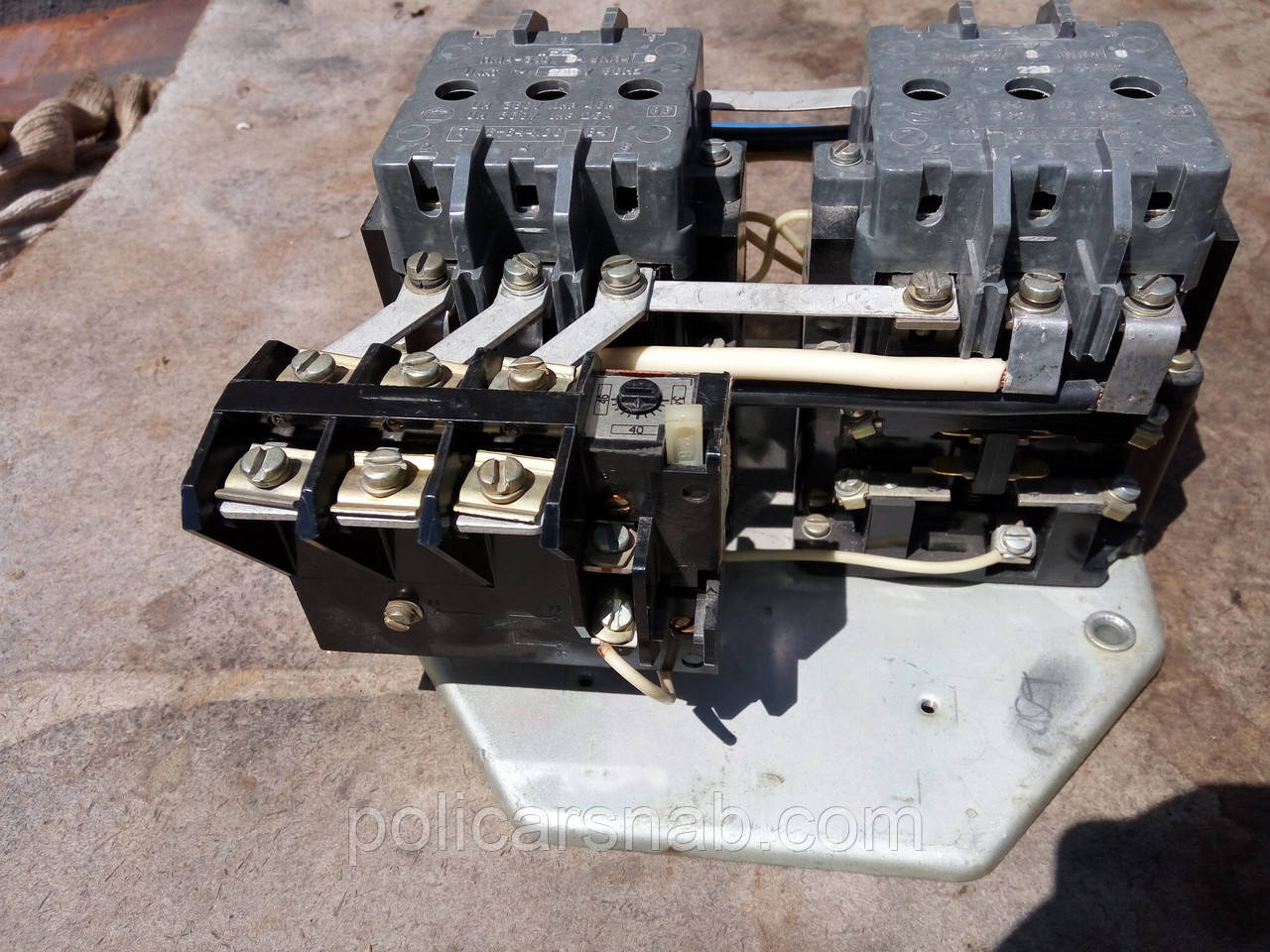

Пускач електромагнітний ПМА 3402

Пускач ПМА-3402 використовується в стаціонарних установках і призначений для дистанційного пуску безпосереднім підключенням до мережі, реверсування і зупинки 3-фазних асинхронних двигунів з короткозамкненим ротором. Структура умовного позначення:

ПМА-ХХХХХХХХХХХ

• ПМА — серія магнітних пускачів;
• X — величина пускача в залежності від номінального струму (3 — 40А; 4 — 63А; 80А; 5 — 100А; 6 — 160А);
• X — призначення та наявність теплового реле і апарату позисторні захисту:
  • 1 — без реле, нереверсивні;
  • 2 — з реле, нереверсивні;
  • 3 — без реле, реверсивні з електричним блокуванням;
  • 4 — з реле, реверсивні з електричним блокуванням;
  • 5 — без реле, реверсивні з електричної і механічної блокуваннями;
  • 6 — реле, реверсивні з електричної і механічної блокуваннями;
  • 7 — з апаратом позисторні захисту АЗП, нереверсивні;
  • 8 — з АЗП, реверсивні з механічним блокуванням;
  • 9 — з апаратом позисторні захисту УВТЗ-1М, нереверсивні;
  • 0 — з УВТЗ-1 М, реверсивні з механічної та електричної блокуваннями);
• X — ступінь захисту і наявність кнопок:
  • 0 — IP00;
  • 1 — IP40 без кнопок;
  • 2 — ІР54 без кнопок;
  • 3 — ІР40 з кнопками <Пуск> і <Стоп>;
  • 4 — ІР54 з кнопками <Пуск> і <Стоп>;
  • 5 — ІР40 з кнопками <Пуск> і <Стоп> і сигнальною лампою;
  • 6 — ІР54 з кнопками <Пуск> і <Стоп> і сигнальною лампою);
• X — рід струму ланцюга управління, напруга головного ланцюга і число контактів допоміжної ланцюга:
  • 0 — змінний, 380В,
  • 1 — постійний, 660В;
  • 2 — змінний, 660В, 2з.+2р. для 3:6-й величин;
  • 3 — постійний, 660В,
• X — літера, що позначає пускачі з номінальним струмом на 80А, — Д;
• X — літера, що позначає пускачі з вбудованим тепловим реле малої інерційності, — П;
• Х — буква, що позначає пускачі модернізованого виконання, — М;
• X — літера, що позначає пускачі сейсмостійкого виконання, — З;
• XX — кліматичне виконання (У, Т, УХЛ, О) і категорія розміщення (2, 3, 4) по ГОСТ 15150-69 і ГОСТ 15543-70;
• X — зносостійкість (А, Б, В).

* У модернізованих пускачах 5-й і 6-й величин удосконалено контактно-дугогасна система, зменшена маса, а в пускачах 3-й і 4-йвелічін введений втичной монтаж висновків головного ланцюга.

Пускачі виготовляються в кліматичних виконаннях:

• У категорії розміщення 2 і 3;
• УХЛ категорії розміщення 3 і 4;
• 0 — категорія розміщення 4;
• Т — категорії розміщення 2 і 3 по ГОСТ 1515069 і ГОСТ1554370.

№	ТИП	ВИКОНАННЯ
1	ПМА-3100	Відкритий, нереверсивний, без реле, IP 00
2	ПМА-3200	Відкритий, нереверсивний, c реле, IP 00
3	ПМА-3110	Закритий, нереверсивний, без реле, IP 40
4	ПМА-3210	Закритий, нереверсивний, з реле, IP 40
5	ПМА-3300	Відкритий, реверсивний, без реле, IP 00
6	ПМА-3400	Відкритий, реверсивний, c реле, IP 00
7	ПМА-3410	Закритий, реверсивний, з реле, IP 40
8	ПМА-3500	Відкритий, реверсивний, без реле, IP 00 з хутро.блокировк.
9	ПМА-4100	Відкритий, нереверсивний, без реле, IP 00
10	ПМА-4110	Закритий, нереверсивний, без реле, IP 40
11	ПМА-4120	Закритий, нереверсивний, без реле, IP 54
12	ПМА-4130	Закритий, нереверсивний, без реле, IP 40, з кнопками
13	ПМА-4140	Закритий, нереверсивний, без реле, IP 54, з кнопками
14	ПМА-4200	Відкритий, нереверсивний, c реле, IP 00
15	ПМА-4210	Закритий, нереверсивний, з реле, IP 40
16	ПМА-4220	Закритий, нереверсивний, з реле, IP 54
17	ПМА-4230	Закритий, нереверсивний, з реле, IP 40, з кнопками
18	ПМА-4240	Закритий, нереверсивний, без реле, IP 54, з кнопками
19	ПМА-4300	Відкритий, реверсивний, без реле, IP 00
20	ПМА-4310	Закритий, нереверсивний, без реле, IP 40
21	ПМА-4320	Закритий, реверсивний, без реле, IP 54
22	ПМА-4400	Відкритий, реверсивний, з реле, IP 00
23	ПМА-4410	Закритий, реверсивний, з реле, IP 40
24	ПМА-4420	Закритий, реверсивний, з реле, IP 54
25	ПМА-4500	Відкритий, реверсивний, без реле, IP 00 з хутро. блокиров.
26	ПМА-4510	Закритий, реверсивний, без реле, IP 40 с хутро. блокиров.
27	ПМА-4520	Закритий, реверсивний, без реле, IP 54 із хутро. блокиров.
28	ПМА-4600	Відкритий, реверсивний, з реле, IP 00 з хутро. блокуванням
29	ПМА-4610	Закритий, реверсивний, з реле, IP 40 с хутро. блокув
30	ПМА-4620	Закритий, реверсивний, з реле, IP 54 із хутро. блокув.
31	ПМА-6102	Відкритий, нереверсивний, без реле
32	ПМА-6202	Відкритий, нереверсивний, з реле
33	ПМА-6112	Закритий, нереверсивний, без реле, IP 40
34	ПМА-6212	Закритий, нереверсивний, з реле, IP 40
35	ПМА-6122	Закритий, нереверсивний, без реле, IP 54
36	ПМА-6222	Закритий, нереверсивний, з реле, IP 54
37	ПМА-6132	Закритий, нереверсивний, без реле, IP 40, з кнопками
38	ПМА-6232	Закрытый, нереверсивный, с реле, IP 40, с кнопками
39	ПМА-6142	Закрытый, нереверсивный, без реле, IP 54, с кнопками
40	ПМА-6242	Закрытый, нереверсивный, с реле, IP 54, с кнопками
41	ПМА-6302	Открытый, реверсивный, без реле
42	ПМА-6402	Открытый, реверсивный, с реле
43	ПМА-6502	Открытый, реверсивный, без реле с мех. блокировкой
44	ПМА-6602	Открытый, реверсивный, с реле с мех. блокировкой
45	ПМА-6312	Закрытый, реверсивный, без реле, IP 40
46	ПМА-6412	Закрытый, реверсивный, с реле, IP 40
47	ПМА-6512	Закрытый, реверсивный, без реле, IP 40 с мех. блокир
48	ПМА-6612	Закритий, реверсивний, з реле, IP 40 с хутро.блокув.
49	ПМА-6322	Закритий, реверсивний, без реле, IP 54
50	ПМА-6422	Закритий, реверсивний, з реле, IP 54
51	ПМА-6522	Закритий, реверсивний, без реле, IP 54 із хутро.блокув.
52	ПМА-6622	Закритий, реверсивний, з реле, IP 54 із хутро .блокув.
