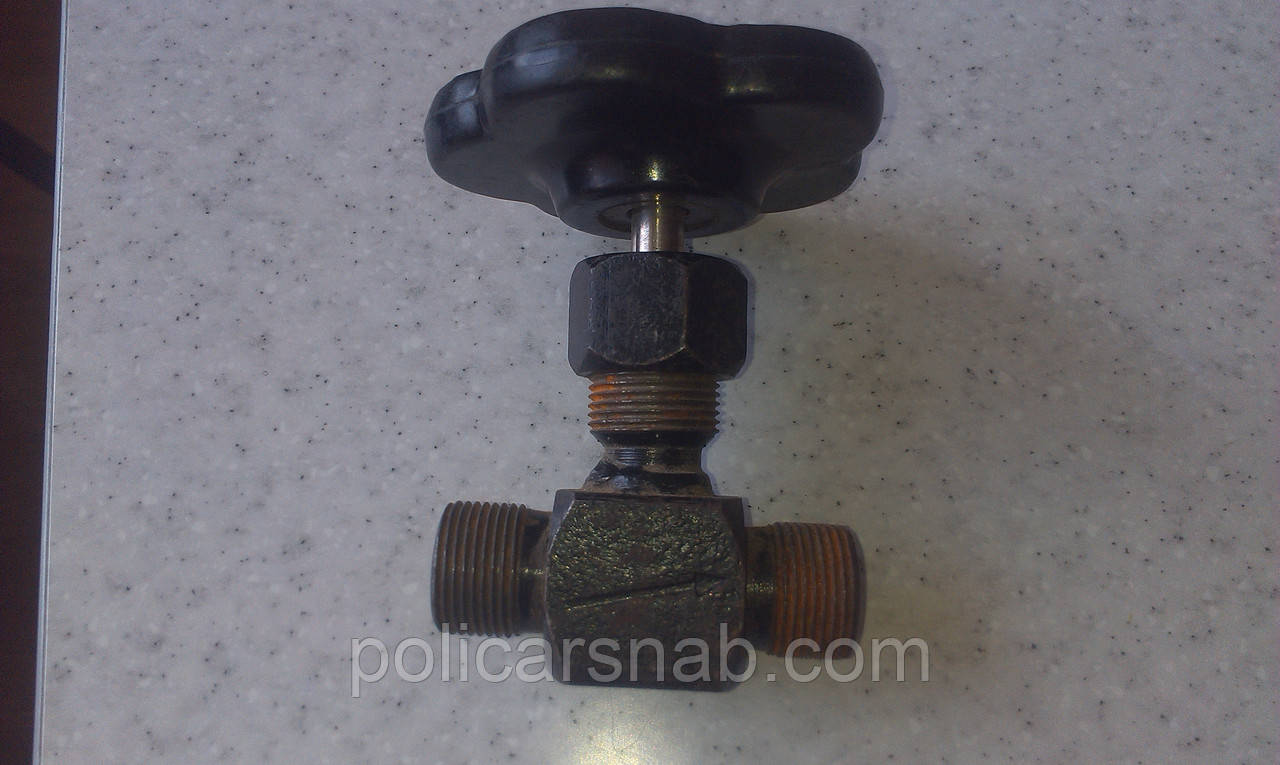

Вентиль голчастий 15с54бк1

Вентиль запірний сталевий голчастий 15154бк  призначений для застосування в диференціальних манометрах на лініях встановлення теплотехнічного та технічного контролю. Вентили голчасті 15554бк, зазвичай монтуються на трубопроводах малих діаметрів. Корпус вентиля 15 с54бка має гальванічне покриття, завдяки чому цю арматуру можна експлуатувати в регіонах із підвищеною вологістю і з різкими перепадів зовнішніх температур.

Унікальна конструкція голчастого запірного елемента забезпечує високу надійність і герметичність цього вентиля.

Робоча частина штока має форму вузького конуса, що дає змогу плавно перекривати потік робочого середовища.

Вентиль голчастий запірний застосовують у системах, що транспортують воду, пару, рідкі та газоподібні нафтопродукти, водогазонефтяні суміші, нафтовий попутний і природний газ. Цілісно застосування виробу в умовах неагресивних робочих середовищ.

Розшифровка маркування 15 с54бк:

Цифра 15 означає належність запірного пристрою до категорії запірної арматури вентилі (клапани).

«С» — матеріал, з якого виготовлені корпусні деталі вентиля голчастого, у цьому разі вуглецева сталь, 20, 30, 35.

Цифра 54 позначає номенклатуру запірного пристрою. «БК» — без кілець: матеріал ущільнення затвора метал для металу.

Типи голчастих вентилів:

• Вентиль голчастий 15 с54бк муфтовий;
• Вентиль голчастий 15154бк1 цапковий;
• Вентиль голчастий 15154бкМ муфтовий зі стяжною перехідною муфтою;
• Вентиль голчастий 151554бк зі СШН зі штуцерно-ніпельним з'єднанням.

Вентиль голчастий 15154бк муфтовий призначений для встановлення під манометри та іншу вимірювальну арматуру, а також для застосування клапана на лініях установок теплотехнічного та технологічного контролю.

Основний напрям застосування муфтових з'єднань — арматура низьких і середніх тисків.

У випадках, коли умовний діаметр невеликий, оптимально застосовувати муфтове з'єднання. Кінцям арматури надають вигляду муфти з внутрішньою різзю. Такий спосіб приєднання часто використовується в литий арматурі, тому що лиття дає змогу створити муфту необхідної конфігурації (під ключ).

DN - 6, 10, 15, 20 мм; РN - 16, 25, 40 МПа (160, 250, 400 кгс/см²).

Робочі середовища: нейтральні рідини, гази, вода, пара, нафтопродукти, не агресивні до матеріалів деталей вентиля.



Вентиль голчастий 15с54бк1 цапковий застосовується в диференціальних манометрах на лініях установок теплотехнічного та технологічного контролю.

Сапкове з'єднання із зовнішньою різзю під накидну гайку може бути застосоване для дрібної арматури високих тисків, виготовлених із покочувань або прокату.

Технічні характеристики 15154бк1

Виготовлення та постачання 15с54бк1 ТУ 3742-001-14911892-2010

DN - 10, 15 мм; РN - 16, 25, 40 МПа (160, 250, 400 кгс/см²).

Робочі середовища: нейтральні рідини, гази, вода, пара, нафтопродукти, не агресивні до матеріалів деталей вентиля.



Технічні характеристики 15 с54бка зі СШН

DN - 15 мм; РN - 16, 25, 40 МПа (160, 250, 400 кгс/см²).

Робочі середовища: нейтральні рідини, гази, вода, пара, нафтопродукти, не агресивні до матеріалів деталей вентиля.

Технічні характеристики:



Робочий тиск, не більш ніж	250 кгс/см²
Робоче середовище	газ, рідина нейтральна до основних деталей за температури не вищої від 200 °C
Температура робочого середовища	до +200 °C
Матеріал корпусу	сталь
Матеріал ущільнення штока	кільця з пароніту ПОН 1 ГОСТ 481-80 і фторопласту 4 ГОСТ 10007-80 Е.
Матеріал ущільнення вентиля	сталь (метал для металу)
Приєднання до трубопроводу	муфтове (зовнішня різь)
Установлювальне положення на трубопроводі	будь-яка
Клас герметичності	клас "1" за ГОСТ 9544
Керування	ручне
Гарантійний термін експлуатації	12 місяців
Габаритні розміри вентиля	довжина 68(+1;-1,5) мм;  висота не більш ніж 100 мм
Маса вентиля, не більш ніж	0, 6 кг
