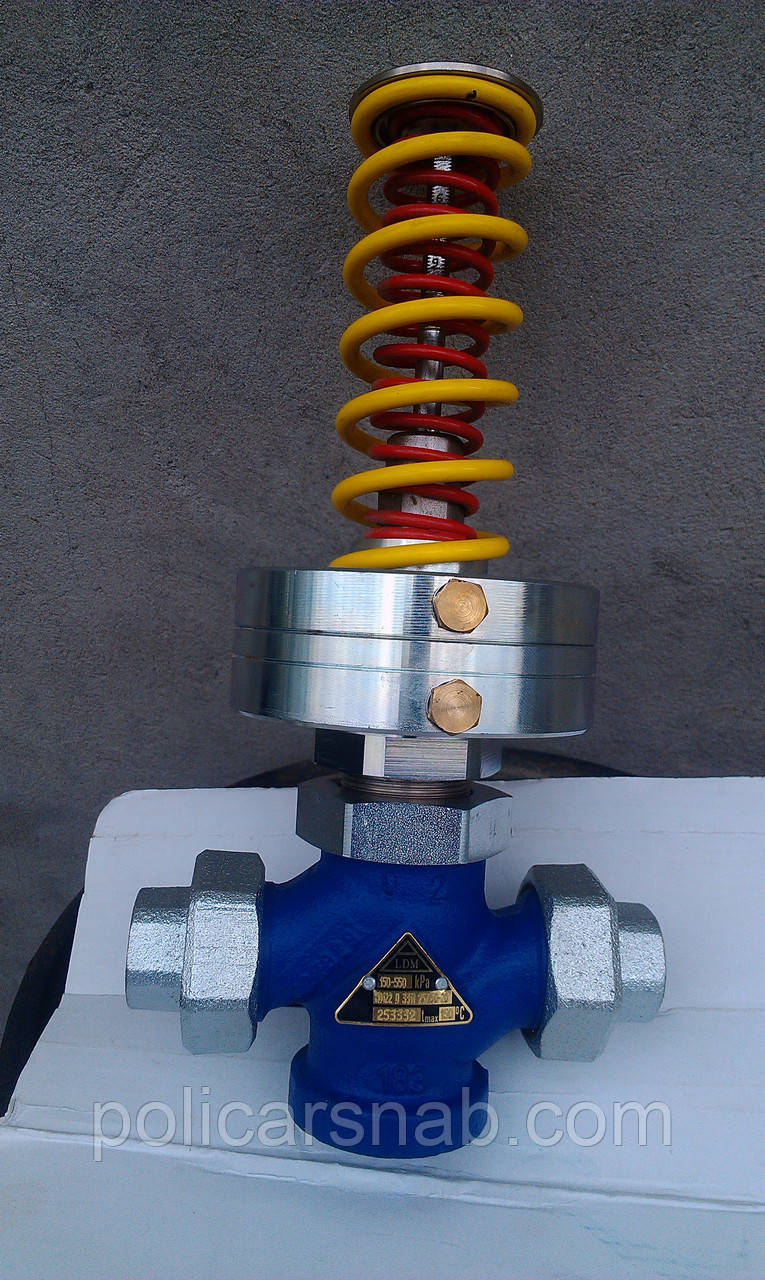

Регулятор тиску LDM RD122V Ду 20 Ру 25

Регулятор    тиску  прямого  дії LDM RD122V представляє  собою  арматуру  , призначену  для регуляції  тиску  середовища  и  його  утриманню  на встановленому  значення. Це  забезпечується  при помощи  мембрани,  на  яку  діє вихідний тиск  з  одному  сторони  и  з  інший  сторони  пружина. Відхилення  мембрани  переноситься    на  конус  и  у разі підвищення вихідного тиску    арматура закривається. Розвантажувані  конуси  гарантують  надійна  функцію та стабільність встановленого значення в цілому діапазоні  тиску. В  тому  случае,  коли  значення  требуемого  вихідного тиску  є  в  зони,  де  перекриваються значення діапазонів окремих  пружина, було б доцільно з погляду більшої чутливості регулятора  вибрати  пружину з низьким діапазоном.

Застосування
Арматура  предназначена  для  експлуатації  в  звичайних тепловодних  и  гарячоводних  цепях  в  системах  опалення,  охолодження  і кондиціювання. Не можна  допустити, щоб максимальний диференціальний тиск  арматурі  Понад  1,6  Mpa.

Робоче середовище
Вентилі RD 122 V застосовуються в тому обладнанні,  де регульованим середовищем є вода, повітря або пара низ-якого тиску  до 0,4 MPa. Крім цього, для охолоджувальних сумішей  и  інших  неагресивних  рідин,  а  також  для газоподібних середовищ у діапазоні температур від +2 °C до +150 °C, у разі спеціального  виконання з охолоджувачем до 180 °C. Ущільнювальні  поверхні дросельної системи  стійкі до звичайного бруду та  домішок, що містяться в середовищі, але у разі появи абразивних домішок  слідує  в  трубопровід  перед  вентилем встановити фільтр для забезпечення довготривалої надійної функції та герметичності.

Монтажні положення
Основне робоче положення регулятора: корпус вентиля — вгору, керувальна головка — вниз. Таке положення необхідно дотримуватися насамперед у рідин, під час редукції тиску пари та за температури понад 90 °C. У газоподібних і рідких середовищ за температури до 90 °C вентиль можна встановити у вертикальному трубопроводі або в горизонтальному трубопровід із напуском головки в бік.

Характеристики:

• Dn або Ду (внутрішній діаметр, умовний прохід): 20 мм
• Макс. тиск (Ру): 25 кгс/см2
• Діапазон робочих температур: від +2 °C до +150 °C
• L — будівельна (монтажна) довжина: 149 мм
• Приєднання: муфтове
• Матеріал корпусу: чавун EN-JL 1030
• Kvs (коеф. пропускної здатності): 6.3 м3/год
• Час повного ходу: 66 сек.
• Перепад тиску: 25 кгс/см2
