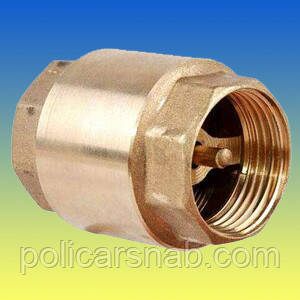

Клапан муфтовий Ду40

Клапан зворотний муфтовий латунний (клапан муфтовий) застосовується в системі опалення чи водопостачання, парових системах, системах енергетики, у інших системах технологічних процесів. Клапан зворотний муфтовий латунний використовується для запобігання зворотного потоку робочої рідини в трубопроводі. Клапан зворотний муфтовий латунний застосовується в системах, де робочою рідиною є вода, повітря, пара, конденсат та різноманітні інші агресивні і не агресивні рідкі середовища і гази. Клапан зворотний муфтовий латунний характеризується мінімальною довжиною і масою монтажних робіт, зручністю в монтування на трубопровід і експлуатації. Клапан зворотний муфтовий латунний (клапан муфтовий) виробництва України, Росії, Німеччини та інших країн забезпечують вищу ступінь герметичності, розширений діапазон робочої температури і тиску, за рахунок пружного запірного диска. Клапан зворотний муфтовий латунний призначений для установки як на горизонтальних, так і на вертикальних трубопроводах.

Дисковий зворотний клапан підпружинений

В качестве запорного элемента данного типа клапанов используется металлическая пластина – створка, которая расположена на подпружиненной оси - штоке. Наиболее значимый недостаток таких затворов заключается в том, что при закрытии их запорного элемента создаются значительные ударные нагрузки. Это негативным образом отражается на техническом состоянии самого клапанного устройства и может привести к возникновению такого нежелательного явления, как гидравлический удар.

Клапани зворотні муфтового типа, в трубопроводах монтуються за допомогою різбових муфт. Як показує практика іменно муфтові клапани даного типу частіше всього монтуються на трубопроводах побутового призначения.

Клапани зворотні пружинні муфтового типу

Для встановлення в трубопроводах побутового призначения, як вже вказувалось вище, використовують переважно зворотні клапани муфтового типу. Обов'язковими частинами муфтових клапанів (як і інших клапанних пристроїв) є запорний елемент и пружина, яка утримує його в належному положенні.

В залежності від матеріала виготовлення клапани зворотні муфтового типу можуть відноситися до пристроїв однієї із наступних категорій.

• Клапан зворотний пружинний латунний. Для виготовлення таких зворотних клапанів використовуються латунь – матеріал, який не піддаєтьс коррозії. Це найбільш популярні муфтові пристрої, як застосовються для установки в трубопровідних системах побутового призначения. Клапан зворотний латунний практично не потребує регулярного обслуговування і може бути використаний для установки на труби любого типу.
• Зворотні клапани, які виготовлені із комбінованих матеріалов, в якості яких можуть виступати латунь и нержавіюча сталь. Запорні элементи таких муфтових клапанів, як правило, виготовляються із полімерних матеріалів.

Для оснащення побутових трубопроводів зазвичай вибирають латунний муфтовий клапан, який при високій надійності відрізняється доступною ціною, якщо порівнювати його з моделями подібних пристроїв, які виготовлені із нержавіючої сталі.

Зворотні клапани муфтового типу в трубопроводних системах побутового призначення, як правило, встановлюються післе лічильників розходу води, що не дозволяє таким пристроям здійснювати зворотній відлік. Крім того, встановлення муфтових клапанних пристровї на окремих ділянках трубопровода дозволяє захистити такі ділянки від спустошення в той момент, коли із системи зливається вода чи зупиняється насос, який її подає.

Конструкція пружинного муфтового зворотного клапана виконана таким чином, що його можна разібрати на дві половини. Це може бути потрібне при його технічному обслуговуванні.
