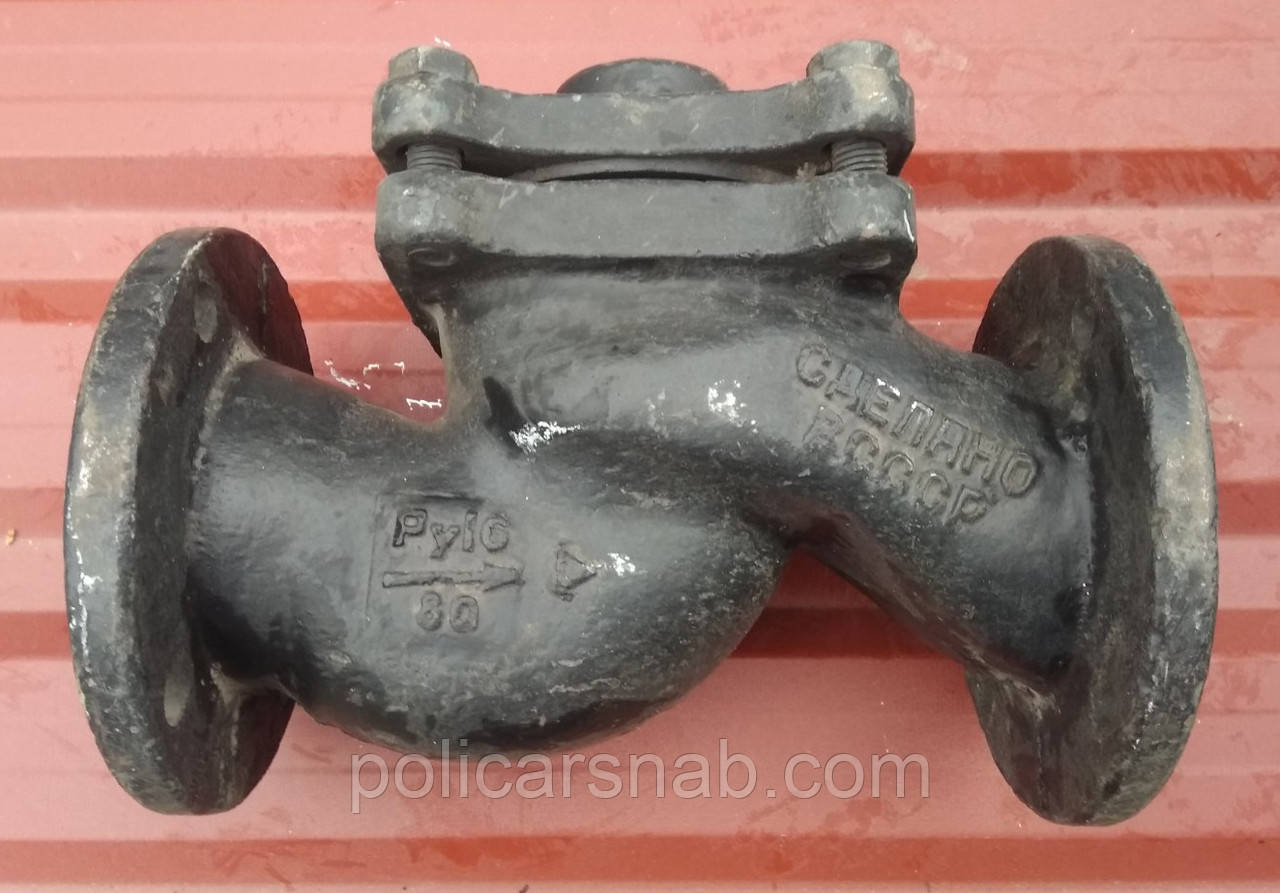

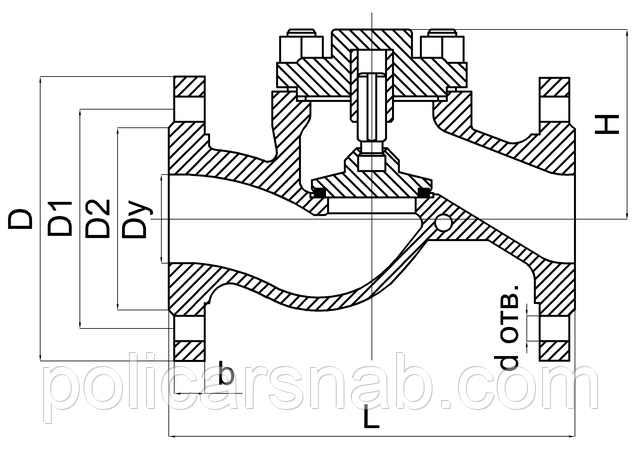

Клапан зворотно підіймальний фланцевий Ду 80

Клапани зворотні підіймальні фланцеві 16 кч3, 16 кч3р, 16 кч3бр, 16 кч6р застосовуються на горизонтальних трубопроводах для запобігання зворотному потоку робочого середовища. Контролюючи її протікання в одному напрямку.

Клапан зворотний підіймальний — це різновид запобіжних пристроїв, призначених для запобігання зворотному потоку робочого середовища в трубопроводі у разі падіння в ньому тиску нижче певного значення. Клапани зворотні підіймальні, що мають захисну сітку на вході та призначені для встановлення на початку всмоктувального трубопроводу, називаються приймальними клапанами, а також мають закрив, який здійснює зворотно-поступальний рух перпендикулярно напрямку руху в трубопроводі.
Зворотні затвори (зокрема і фланцеві) застосовують для захисту трубопроводів від:
- виникнення в ньому зворотних потоків робочого середовища;
— гідравлічних ударів.

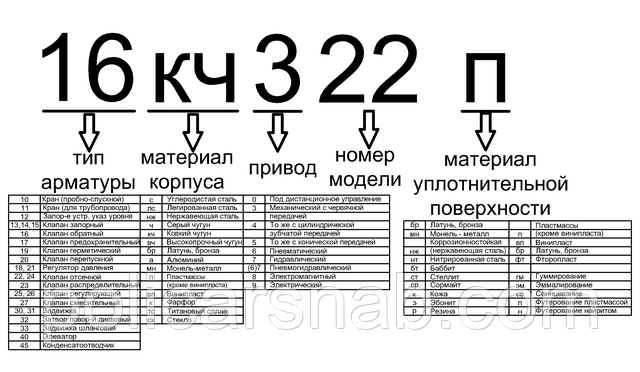

Маркування запірної арматури

Використовуються в середовищах, як-от пара, вода за температури до +225 °C. Унеможливлюється застосування клапанів серії 16 кч,16 кч3р  у робочих середовищах, що містять механічні домішки. Клапани встановлюються на горизонтальних трубопроводах строго кришкою вгору.
Клапани зворотні підіймальні фланцеві чавунні призначені для трубопроводів, що транспортують воду під тиском Ру = 10кгс/см2 за температури до 50 °C (16чЗр) і воду або пару під тиском Ру = 16кгс/см2 за температури до 225 °C (16 НОЗД). Клапани приєднуються до трубопроводу за допомогою фланців, розміри яких встановлені ГОСТ 1235 — 67. Клапани встановлюються на горизонтальному трубопроводі кришкою вгору. Середовище подається під золотник. Корпус і кришка виготовляються з чавуну, золотник зі сталі, прокладка — з пароніту. Ущільнення затвора в клапанах 16 кчЗр з Dy = 40 мм и Dy = 50 мм забезпечується в золотушнику ущільнювальним кільцем із гуми або шкіри, у клапанах 16 кчзбр у корпусі та золотушнику передбачені латунні ущільнювальні кільця. Для клапанів 16 кчЗр умовний тиск Ру = 10 кгс/см2, за температури робочого середовища до 50 °C. Для клапанів 16 год3бр умовний тиск Ру = 16 кгс/см2, за температури робочого середовища до 225 °C.
