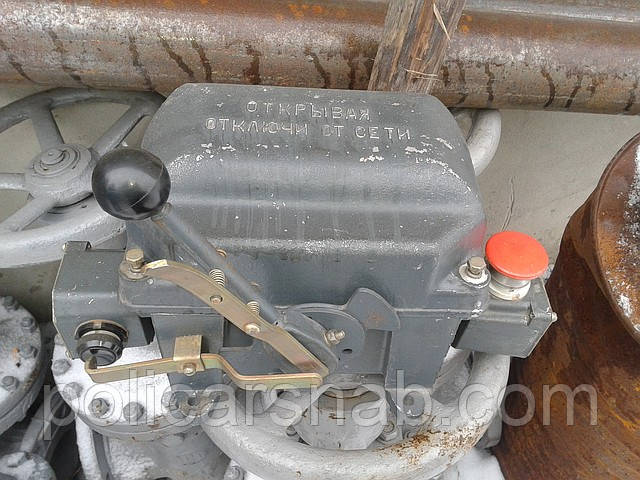

Командоконтроллер ЭК8203АУ2

Командоконтроллери серії ЕК призначені для дистанційного управління апаратами електротехнічних пристроїв електроприводів екскаваторних установок.Командок

Командоконтроллери серії ЕК призначені для дистанційного управління апаратами електротехнічних пристроїв електроприводів екскаваторних установок. Командоконтроллери ЕК-8203А розраховані на ручне управління, ЕК-8250А – на ножне. Командоконтроллери забезпечують роботу при напрузі до 440 В постійного струму, до 500 В змінного струму частотою 50 і 60 Гц. Виконання командоконтролерів закрите, ступінь захисту IP20 за умови, що отвори для висновків закриті.
Кожен командоконтроллер має 6 електричних ланцюгів.
Режим роботи командоконтролерів – ПВ 40%.
Кліматичні виконання: У2, УХЛ2, Т2.
Група умов експлуатації механічних факторів – М3.
Охолодження природне.

Структура умовного позначення

ЕК-8 Х Х Х А
ЕК – екскаваторний командоконтроллер
8 – умовне позначення серії за конструктивним рішенням
х – умовне позначення кількості кулачкових елементів:
2 – шість кулачкавых елементів
3 – дванадцять кулачкових елементів
х – тип приводу:
0 – ручний
5 – ножний
х – порядковий номер по таблиці включень

Струм тривалого режиму при змінній напрузі до 500В – 10 А
Включається струм при змінній напрузі до 500 В – 50А
Включається струм при постійному напрузі до 440В – 25А
Відключається струм при змінній напрузі до 500В – 16А
Відключається струм при постійній напрузі:
110В – 2,5 А
220В – 1,5 А
440В – 0,5 А
