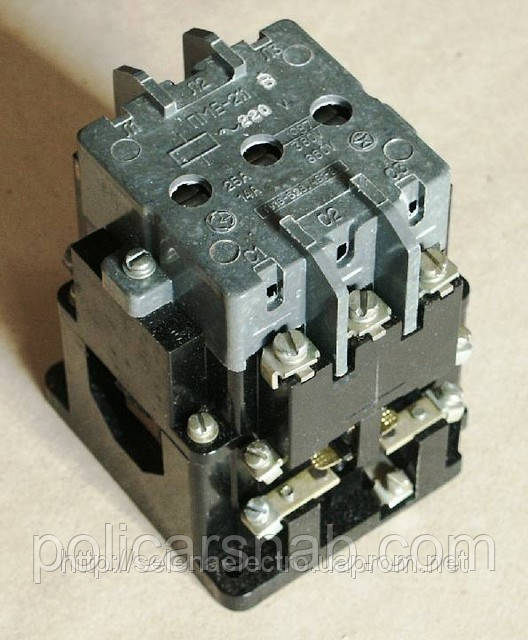

Пускач магнітний ПМЕ-211

Загальні відомості

Пускателі електромагнітні ПМЕ призначені для застосування в стаціонарних установках для дистанційного пуску безпосереднім під'єднанням до мережі, зупинки та реверсування трифазних асинхронних електродвигунів із короткозамкнутим ротором змінної напруги 660 В частоти 50 і 60 Гц.
За наявності триполюсних теплових реле серій РТТ і PTL-пускачі здійснюють захист керованих електродвигунів від перевантажень неприпустимої тривалості та від струмів, що виникають під час обривання однієї з фаз.
Публіки придатні для роботи в системах керування із застосуванням мікропроцесорної техніки під час шунтування, що вмикає котушки, перешкодопоглинальним пристроєм або під час тиристорного керування.
Призначені для дистанційного пуску безпосереднім під'єднанням до мережі та вимкнення трифазних асинхронних електродвигунів із короткозамкнутим ротором.
Додаткові функції: реверсування, за наявності теплових реле — захист двигунів від перевантажень неприпустимої тривалості, зокрема тих, що виникають у разі випадання однієї з фаз, зміна схеми увімкнення обмоток Y/A.
Публіки випускаються в таких виробленнях:
а) відкрите без теплового реле;
б) відкрите з тепловим реле;
в) закрито без теплового реле;
) закрито з тепловим реле.
Струм теплового реле пуска відповідає номінальному струму пускача.

Структура умовного позначення

ПМЕ – ХХХ
ПМЕ — серія пускників магнітних;
X
— величина пускителя залежно від номінального струму:
0 – 4,0А
1 – 10А
2 – 25А
X
— виконання за ступенем захисту та поєднання контактів допоміжного ланцюга:
1 – IP00 1 «3»
2 – IP30 1 «3»
3 – IP54 1 «3»
X
— виконання за призначенням, наявності пристроїв захисту та вбудованих елементів керування:
1 — нереверсивні, без реле
2 — нереверсивні, з реле
3 — реверсивні, без реле
4 — реверсивні, з реле
