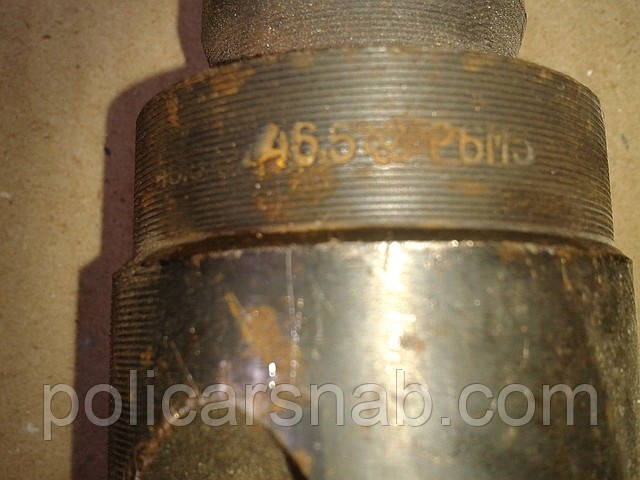

Свердло до/х 46,5 мм Р6М5

Свердло — це різальний інструмент, з обертальним рухом різання й осьовим рухом подавання, призначений для отвору в суцільному шарі матеріалу

За конструкцією робочої частини бувають:
Спіральні (гвинтові) — це найпоширеніші свердла, з діаметром свердла від 0,1 до 80 мм і довжиною робочої частини до 275 мм широко застосовуються для свердління різних матеріалів.
Конструкції Жира — на різальній частині є три конуси з кутами під час вершини: 2ячого=116...118°; 2φ0=70°; 2÷0'=55°. У такий спосіб довжина різальної крайки збільшується й умови відведення тепла поліпшуються. У перемичці прорізається паз шириною і глибиною 0,15D. Перемичка підточується під кутом 25° до осі свердла на ділянці 1/3 довжини різальної крайки. У результаті утворюється позитивний кут °C 5°.
Плоскі (перові) — використовуються під час свердління отворів великих діаметрів і глибин. Різальна частина має вигляд пластини (лопатки), яка кріпиться в силіці або борштангу або виконується заодно з хвостовиком.
Для глибокого свердління (L≥5D) — подовжені гвинтові свердла з двома гвинтовими каналами для внутрішнього підведення охолоджувальної рідини. Гвинтові канали проходять через тіло свердла або через трубки, впаяні в канавки, профрезеровані на спинці свердла.
Конструкції Юдовина й Масановського — відрізняються великим кутом нахилу та формою гвинтової канавки (↑ = 50...65°). Немає потреби частого виведення свердла з отвору для видалення стружки, завдяки чому підвищується продуктивність.
Однобічного різання — застосовуються для виконання точних отворів завдяки наявності направної (опорної) поверхні (різальні крайки розташовані по одній стороні від осі свердла).
М'язові — являють собою стрижень, у якого передній кінець зрізаний наполовину та утворює канал для відведення стружки. Для свердла попередньо має бути просвердлений отвір на глибину 0,5...0,8D.
Ружені — застосовуються для свердління отворів великої глибини. Виготовляється з трубки, обтискаючи яку, отримують пряму канавку для відведення стружки з кутом 110-120° і порожнину для підведення охолоджувальної рідини.
Кільцеві — порожнисті свердла, що перетворюють на стружку тільки вузьку кільцеву частину матеріалу.
Центрувальні — застосовують для свердління центрувих отворів у деталях.
За конструкцією хвостової частини бувають:
Циліндричні
Конічні
Чотиригранні
Шестигранні
Тригранні
SDS
За способом виготовлення бувають:
Суцільні — спіральні свердла зі швидкорізальної сталі марок Р9, Р18, Р9К15 діаметром до 8 мм, або з твердого сплаву діаметром до 6 мм.
Зварні — спіральні свердла діаметром понад 8 мм виготовляють зварними (хвостову частину з вуглецевої, а робочу частину зі швидкорізальної сталі).
Обладнані твердосплавними пластинками — бувають із прямими, косими та гвинтовими канавками (зокрема з ÷ = 60° для глибокого свердління).
Зі змінними твердосплавними пластинами — так само називаються корпусними (оправлення, до якої кріпляться пласти, називають корпусом) В основному використовуються для свердління отворів від 12 мм і більше.
Зі змінними твердосплавними головками — альтернатива корпусних свердлів.
[правити] За призначенням
За формою оброблюваних отворів бувають:
Циліндричні
Конічні
За оброблюваним матеріалом бувають:
Універсальні
Для оброблення металів і сплавів
Для обробки бетону, цегли, каменю — має наконечник із твердого сплаву, призначений для буріння твердих матеріалів (цегла, бетон) з ударно-обертальним свердлінням. Свердла, призначені для звичайного дриля, мають циліндричний хвостовик. Хвостовик бура для перфораторів має різну конфігурацію: циліндричний хвостовик, SDS-plus, SDS-top, SDS-max тощо.
Для оброблення скла, кераміки
Для оброблення дерева
