Мікровимикач МП2101Л УХЛЗ

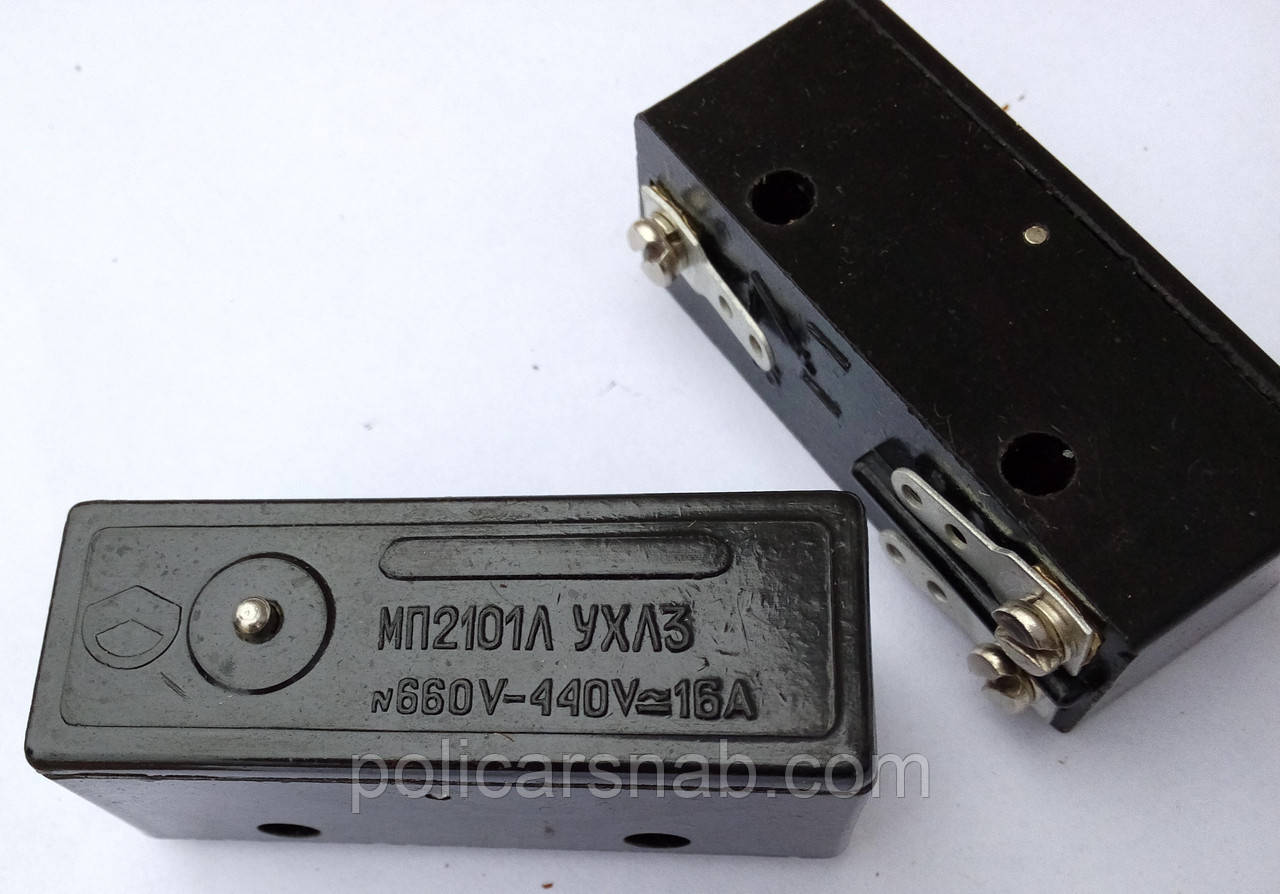

Мікровимикач МП2101Л УХЛ3 все нові, виробництва СРСР, зі знаком якості. Напруга мережі змінна до 660 В, постійна до 440 В, струм до 16 А. Один контакт нормально замкнений, другий нормально розімкнутий. Розмір 50х18х24 мм, кріплення — через 2 поперечні отвори. Контакти під гвинт і паяння. Діаметр штока 2,5 мм, виступає з корпусу на 2 мм. Призначені для широкого використання в верстатах, системах автоматики, сигналізації, охорони тощо.

Структура умовного позначення МП2ХХХЛ ХХ ХХХХ:

• МП- Мікровимикач;
• 2-номер серії;
• Х-ступінь захисту за ГОСТ 1425569: 1 - IР00; 2 - IР40;
• 3 -IР54;
• ХХ-від привода (табл. 1);
• Л-індекс модернізації;
• XX-кліматичне виготовлення (У, Т) і категорія розміщення (2, 3) за ГОСТом 1515069 і ГОСТ 15543.189;
• ХХ-здатність кріплення мікровимикача на панелі та під'єднання монтажних провідників (відповідно до табл. 1);
• Х-кількість полюсів і тип контактів: 1 -2 полюса (1 замикальний і 1 розмикальний контакти); 2 -1 полюс (1 замикальний контакт); 3 -1 полюс (1 розмикальний контакт);
• Х-група зносостійкості: А — група зносостійкості 1; Б-група зносостійкості 2.

Умови експлуатації

• Номінальні значення кліматичних чинників щодо ГОСТ 15543.189 і ГОСТ 1515069.
• Водночас: Висота над рівнем моря не більш ніж 4300 м.
• Верхнє значення робочої температури навколишнього повітря 80С.
• Нижнє значення робочої температури навколишнього повітря — мінус 40 °C.
• Відносна вологість для У2 за 20 °C — 80%, для Т2 за 27 °C — 90%, для УХЛ3 за 20 °C — 80%, для Т3 за 27 °C — 80%.
• У частині корозійної активності атмосфери мікровимикачі відповідають групам умов експлуатації металевих деталей за ГОСТ 1515069: 3 — для кліматичного виконання У, УХЛ. 5 — для кліматичного виконання Т.
• Тип атмосфери II за ГОСТом 1515069.
• Оточувальне середовище невривоне, не містить агресивних газів і парів у концентраціях, що руйнують покриття металів і ізоляцію.
• Дія механічних чинників зовнішнього середовища відповідає групам умов експлуатації за ГОСТ 17516.190Е: М8 — для мікровимикачів усіх типів, крімМП2101Л, МП2107Л, МП2109Л, які відповідають М9.
• За ударними навантаженнями мікровимикачі відповідають 1 ступені жорсткості за ГОСТ 20.57. 40681.
• Робоче положення в просторі — будь-яке.
• У частині вимог безпеки мікровимикачі відповідають ГОСТ 12.2.007.075 і ГОСТ 12.2.007.693.
• Мікровимикачі відповідають вимогам ГОСТ 960184 і ГОСТ 2468281.
• Мікровимикачі, відповідають вимогам ТУ16-526.32278, мікровимикачі
• Мікровимикачі кліматичних виконань Т і УХЛ додатково відповідають вимогам ГОСТ 1596379 і ГОСТ1741272 відповідно.
• Мікровимикачі, призначені для постачання на експорт, додатково відповідають вимогам РД 16.01.00788.

Технічні характеристики

Режим роботи тривалий і повторно-кратковремний із тривалістю увімкнення (ПВ) від 40 до 60%
Номінальна напруга, В: змінного струму частотою 50 і 60 Гц 24; 40; 220; 380; 660 постійного струму 24; 27; 110; 220; 440
Номінальна напруга ізоляції, В 660 Номінальний робочий струм, А*: за категорії застосування АС-11 1,60; 1,00; 0,60; 0,25 за категорії застосування DС-11 0,60; 0,25; 0,16; 0,06
Номінальний струм, А 16
Комутаційна зносостійкість мікровимикачів за швидкості переміщення керівного упору (0,005 0003) м, частоті увімкнень 1200 циклів В/год і тривалості увімкнення ПВ = (40; 60%, циклів В, не менше: для мікровимкначів групи 1 1,0 для мікровимкначів групи 2 0,6 Механічна зносостійкість, циклів В, не менш ніж: мікровимкначів, крім МП2101Л 12,5 мікровимкнячів типу МП2101Л 20
Комутаційна здатність за напруги, рівною 1,1 номінального та 11-кратного струму навантаження, інтервал між двома комутаційними циклами від 5 до 10 с, тривалості проходження струму від 0,5 до 1,0 с, циклів В: за змінного струму (соs 0,7), категорії застосування АС-11 50 за постійного струму (= 0,05 с), категорії застосування ДС-11 20
Переріз провідника, мм під'єднується до контактного затискача: одного мідного 1,5-40 двох мідних 1,5 одного алюмінієвого 2,5-4,0 двох алюмінієвих 2,5 під'єднувального виведення під паяння: одного мідного 0,5-1,5 двох мідних 0,75
Власний час спрацьовування мікровимикачів у разі прямого та зворотного ходу, з, не більш ніж 0,04
Падіння напруги на контактах мікровимикачів після випробувань на комутаційну зносостійкість за напруги постійного струму 24 В і струму 1 А, В 0,5*
Номінальні робочі струми вказані за умови комутації одного ланцюга. У разі комутації двох ланцюгів навантаження мають бути знижені вдвічі.
Мікровимикачі надійно контактують під час роботи в ланцюгах постійного струму з напругою 12 В і струмі навантаження 0,05 А. Водночас кількість відмов не перевищує 60 на напрацювання 0,1 циклів В.
