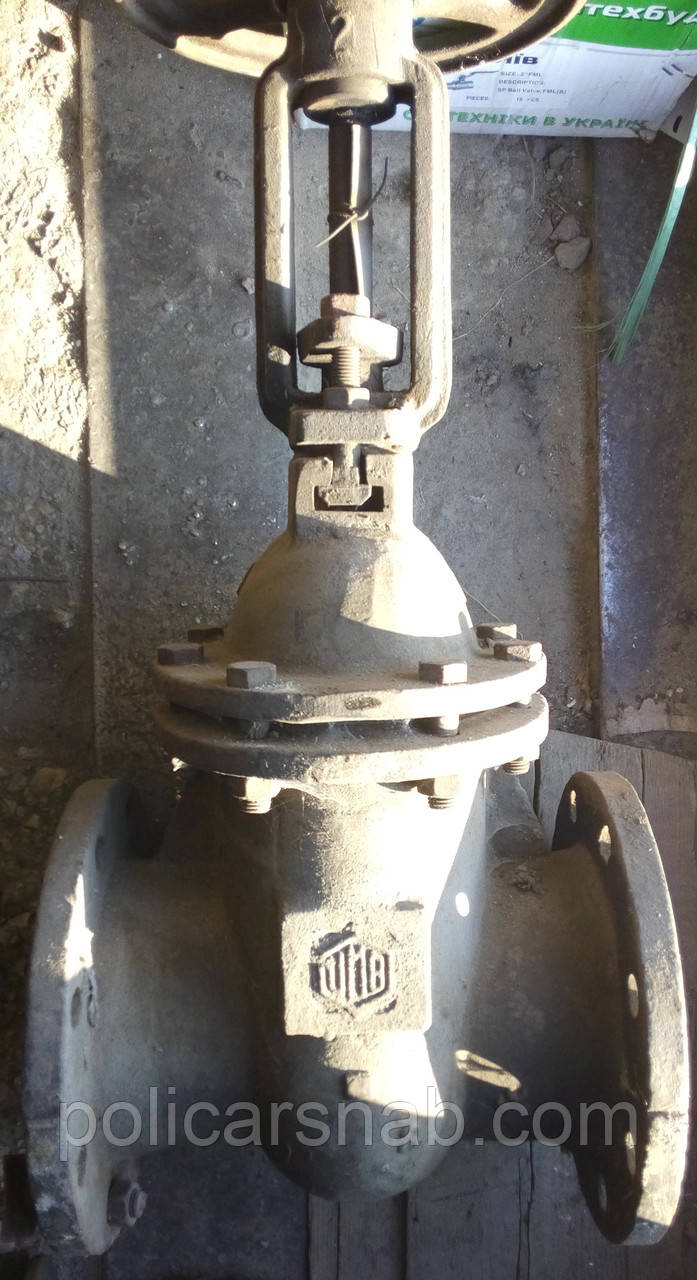

Засувка 30 ч6бр Ду150, Ру10, L340 мм

Засувки чавунні — вид трубопровідної арматури, призначеної для перекривання окремих ділянок трубопроводів для запобігання подальшому руху потоку робочого середовища. Засувка чавунна є різновидом запірної арматури, виготовляється з чавуну, клин такої засувки може мати гумове покриття для забезпечення герметичності.

.Засувка 30ч6бр фланцова чавунна з паралельним дводисковим або клиновим закривом, ручним керуванням і з висувним шпинделем призначена для повного перекриття води й пари в локальних і магістральних трубопроводах. Температурний режим робочих середовищ не має перевищувати +225 °C. Задвижки 30ч6бр випускаються діаметрами умовними  Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400і тиском Ру10 и Ру16. Установлення засув здійснюється в доступних для обслуговування й огляду місцях, у горизонтальному або вертикальному положенні. Перед встановленням трубопровід рекомендується ретельно очистити від брудових частинок і піску. Чавунні засувки не треба застосовувати в трубопроводах, схильних до вібрації, які не мають різних навантажень на корпус засувки (вигини, стиснення, кручення). Встановлюються засувки на трубопроводі за допомогою відповідних фланців.

У конструкцію засувок входять латунні кільця ущільнювачів, вмонтовані в корпус і диски. Закриття відбувається під час обертання маховика за годинниковою стрілкою, водночас шпиндель із дисками та клином опускаються. Клин, упіраючись у поверхню дна корпусу, розсуває диски та щільно притискає ущільнювальні поверхні дисків до ущільнювальних поверхонь корпусу, водночас досягається щільність закриття проходу. Диски переміщаються по напрямних у корпусі, між кришкою й корпусом поміщена паронітова прокладка. Для запобігання витіканню робочого середовища між кришкою і шпинделем у сальниковій камері поміщається набивка, підтискна сальником.
