Світильник ЛПМ 06-6х20-001 УХЛ4

Стельові світильники серії ЛПБ06-6х20-001 призначені для загального освітлення громадських будівель.

Светильники рассчитаны на работу в сети переменного тока с номинальным напряжением 220 В частотой 50 Гц.
Классификация
Светильники классифицируются по числу ламп (2; 4; 6) и номеру модификации (001; 012).
Структура условного обозначения ЛПБ06-[*]×20-[*]:
Л – с прямой трубчатой люминесцентной лампой;
П – потолочный;
Б – для жилых, бытовых,общепромышлкнных помещений;
06 – номер серии;
[*] – число ламп (2; 4; 6);
20 – мощность лампы, Вт;
[*] – номер модификации (001; 012).

Особливості конструкції
Світильники складаються з наступних основних частин: блоку, обрамлення і розсіювача, патронів
для стартерів та ламп.
Для приєднання до живильної мережі є клемна колодка. Мережеві дроти вводяться через
ізольоване втулкою отвір в блоці.

Габаритні розміри світильника ЛПБ06-6×20-001 - 664х664х95 мм

Настановні розміри -  450х424 мм
Маса, кг - не більше 6,5 кг

У світильниках застосовується стартерна схема запалювання.


Условия эксплуатации
Климатическое исполнение УХЛ и категория размещения 4 по ГОСТ 15150-69.
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Температура окружающего воздуха от 5 до 35ºС.
Относительная влажность воздуха не более 80% при температуре 25ºС.
Группа условий эксплуатации в части воздействия механических факторов М1 по ГОСТ 17516.1-90.
Степень защиты IР20 по ГОСТ 14254-96.
Установка светильников индивидуальная.
Светильники устанавливаются на опорную поверхность из теплостойких несгораемых материалов.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.13-88.
Класс защиты от поражения электрическим током I по ГОСТ 12.2.007.0-75.
Светильники соответствуют требованиям ТУ 16- 676.055-84.
Технические данные

Номинальное напряжение сети, В 220
Частота сети, Гц 50
соs ϕ, не менее 0,92
Кривая силы света по ГОСТ 17677-82 Д


Типовиконання

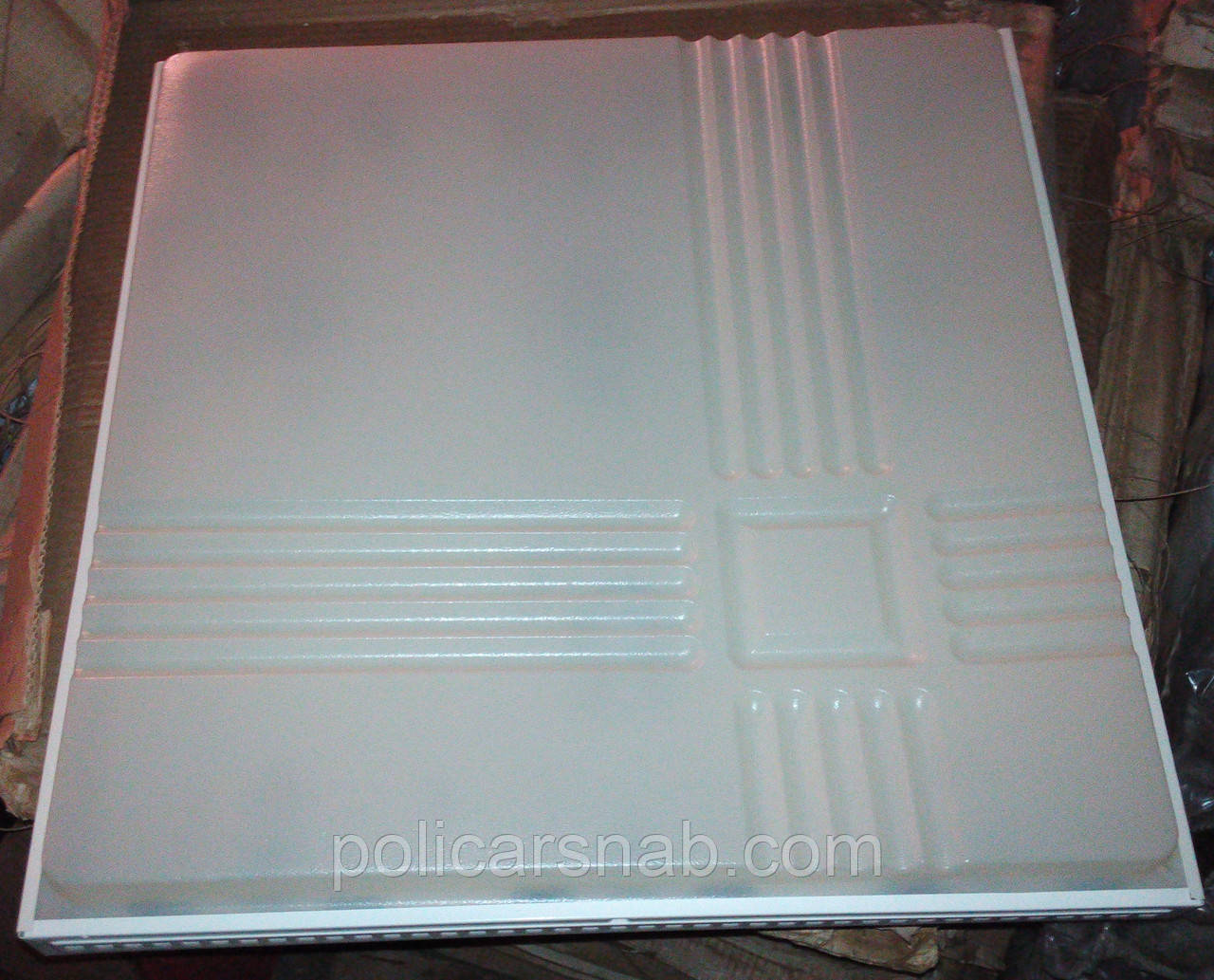

Світильник ЛПБ06-6×20-001 має металеве обрамлення з опуклим розсіювачем.

Гарантійний термін – 1,5 року з дня введення в експлуатацію при дотриманні споживачем умов
транспортування, зберігання, монтажу і експлуатації.
ГОСТ (ТУ) ТУ 16-676.055-84
