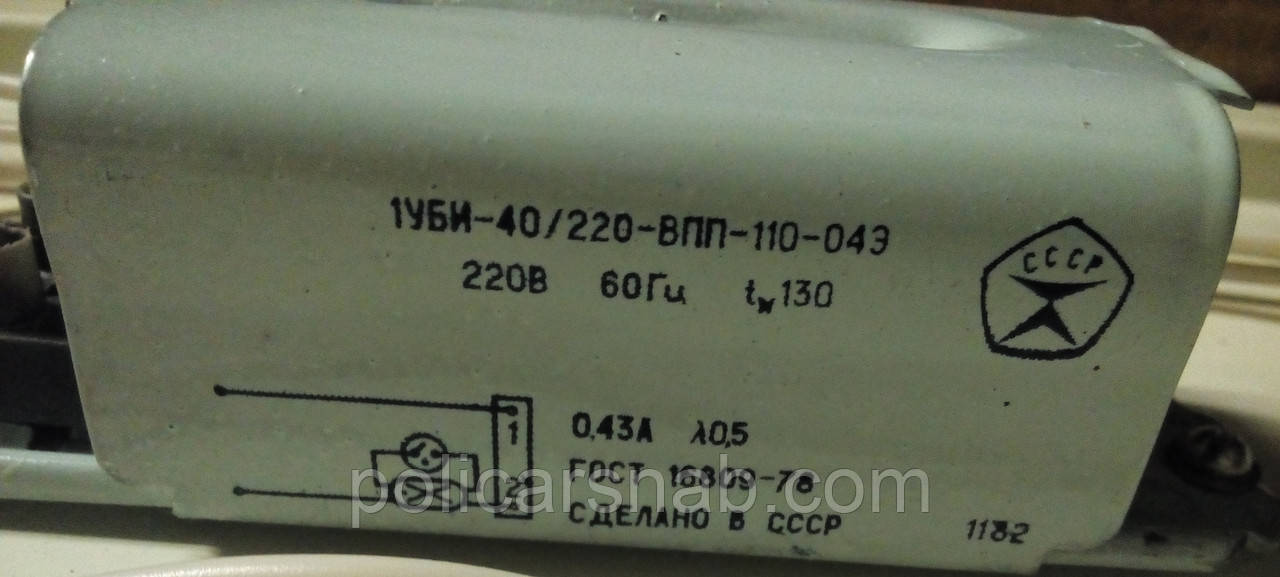

ПРА 1УБИ-40/220-ВПП-110-04Э

Пушкорегулювальні апарати (ПРА) вбудованого виконання зі зниженим рівнем шуму переду-
зношені спільно зі стартером для забезпечення режиму запалювання та стабілізації розряду люмі-
нецентних ламп. Апарати використовуються в світильниках для адміністративно-громадських і про-
мишних приміщень.
ПРА розраховані на роботу в мережі змінного струму з номінальною напругою 220 В часто-
тією 50 Гц.
Класифікація
Апарати класифікуються за номінальною потужністю лампи (30; 40 Вт) і позначення рівня
шуму (П — зі зниженим рівнем шуму; ПП — з особливо низьким рівнем шуму).
Структура умовного позначення 1УБІ-[*]/220-В[*]-090-УХЛ4:
1 — кількість ламп, що вмикаються з одним апаратом;
УБ-пристрій баластовий (стартерний);
[*] — номінальна потужність лампи, Вт (30; 40);
220 — номінальна напруга мережі;
В – вбудований;
[*] — позначення рівня шуму: П — зі зниженим рівнем шуму;
ПП — з особливо низьким рівнем шуму;
090 — номер серії;
УХЛ4 — кліматичне виконання й категорія розміщення за ГОСТ15150-69.

Особливості конструкції
Апарат являє собою індуктивний баластий опір, поміщений у металевий
кожух і залите електроізоляційним компаундом. Для під'єднання до мережі та лампи ПРА забезпечений
клемною колодкою типу П-2-1,0/220 УХЛ3 за ГОСТом 17557-88. Апарат кріпиться у відсіку світильника з
допомогою двох гвинтів, для чого в кришці ПРА передбачені два пази

Умови експлуатації
Температура навколишнього повітря від 5 до 35oС.
Ступінь захисту IР20 за ГОСТ 14254-96.
Група умов експлуатації в частині впливу механічних чинників М2 за ГОСТ 17516.1—90.
Клас захисту від ураження електричним струмом 0 за ГОСТ 12.2.007.0-75.
Вимоги техніки безпеки щодо ГОСТ 12.2.007.13-88.
ПРА відповідають вимогам ГОСТ 16809-88.
