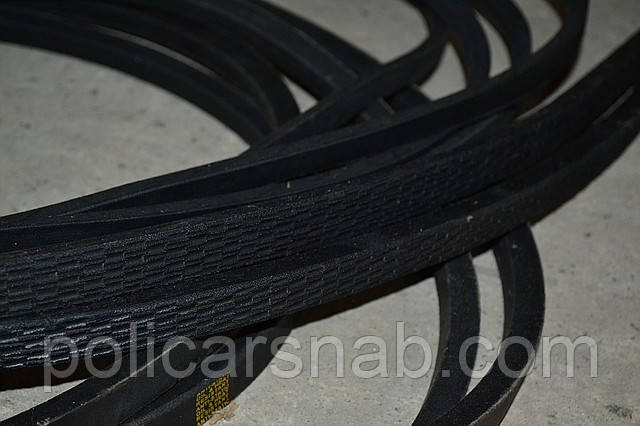

Ремінь клиновий Д(Р)-3350

Ремені приводні призначені для приводів верстатів, промислових установок і сільськогосподарських машин.

ПРИВОДНИЙ РЕМІНЬ — це засіб передачі енергії від ведучого вала до веденого за рахунок тертя контакту робочих поверхонь ременя приводу з клиновими канавками шківів, що представляє собою кільцеву нескінченну стрічку трапецієподібного перерізу з еластомерних і текстильних матеріалів.

Клинові ремені нормального перетину призначені для приводів верстатів, промислових установок і сільськогосподарських машин. Бічні поверхні цих ременів забезпечують рівномірний розподіл розтягує навантаження і рівномірний контакт зі шківом. Верхня поверхня дозволяє уникнути вигинання і викривлення, що в значній мірі збільшує термін служби ременя. Масло - і термостійке покриття забезпечує надійний захист матеріалу ременя від зовнішніх впливів. Вулканізовані корди забезпечують чудову міцність на розтягнення і розрив, захищають від випадкових ударних навантажень і знижують деформаційне старіння ременя. Діапазон робочої температури для класичних клинових ременів від -30°С до +60°С.

Маркування: Z(O), A(A), B(Б), З(В), D(Г), Е(Д).



Профіль	Розмір по середній лінії ременя (мм)	Висота ременя (мм)
Z(0)	8,5	6
A	11	8
B(Б)	14	11
З(В)	19	14
D(Р)	27	19
E(Д)	32	23,5







Приводні ремені поділяються на:



Вентиляторні приводні ремені — категорія ременів приводних, які володіють малою довжиною і вузькими (нормальними) перерізами, які застосовують в приводах генераторів, вентиляторів а також інших агрегатів, автомобільних двигунів. Також по іншому іменуються: ремінь ГРМ, ремінь генератора, ремінь на машину, ремінь двигуна.

Приводні ремені вариаторні — категорія ременів приводних (широкі) має шириною перерізу від 2,0 до 3,4, які, крім того, що передають енергію обертання, також виконують безступінчасту зміну швидкості вала (шляхом зміни посадки ременя в канавках полушкивов передачі) Інші назви вариаторных приводних ременів: ремінь для комбайнів, ремінь варіатора, ремінь для снігохода.



Плоскі приводні ремені — категорія ременів приводних, в яких передача енергії здійснюється за рахунок контакту плоского підстави (нижнього) ременя зі шківами(циліндричні/бочкоподібні). Ці ремені працюють на підвищених швидкостях, і також з меншими діаметрами шківів (якщо порівнювати з клиновими ременями). Плоскі приводні ремені мають меншу потужність і більш чутливі до подовження.



Приводні ремені нормального перерізу (зубчасті ремені) — категорія ременів приводних (клинових), що володіють нормальним перерізом ( від 1,5 до 1,7 ). Використовуються в приводах верстатів, с/г машинах і промислових установках. Інші назви: купити зубчастий ремінь, зубчасті ремені, ремінь клиновий зубчастий, привідні зубчасті ремені, плоский зубчастий ремінь.



Вузькі приводні ремені — категорія ременів приводних, які характеризуються зменшеною шириною перерізу (від 1,2 до 1,3). Ці приводні ремені характеризуються меншим тепло-освітою під час роботи, підвищеною швидкістю роботи (до 40 м/с), а також підвищена потужність і ресурс роботи.



Клинові ремені - категорія ременів приводних, які виконані з перерізом виду трапеції (равнобедренной). Робоча поверхня клинового ременя - бічна. Обертання передається від шківа до шківа з допомогою тертя бокових поверхонь клинового приводного ременя і канавки шківів.



Поліклинові приводні ремені — категорія ременів приводних, які передають енергію під час контакту підстави ременя, яке забезпечене поздовжніми ребрами з трикутним перетином зі шківом, який забезпечується кільцевими канавками.



Поліклинові приводні ремені - різновид плоских приводних ременів, яка має розвинену поверхню контакту, вимагають більш точного виготовлення та монтажу елементів передачі.



Ремені приводні спеціального призначення — шестигранні, ремені привідні - транспортери ( мають накладки на більшій підставі), - різновид приводних клинових ременів.



Приводні ремені використовуються в промисловому обладнанні і з/х машинах в передачах, вони можуть працювати в різних умовах, передаючи потужність від 0,01 до 300 кВт і навіть більше того. У передачах використовують один ремінь, груповий привід або багаторівчакової ремінь.



Основні характеристики: розрахункова ширина перерізу ; ширина більшої підстави перерізу; висота ременя, кут клина ременя; розрахункова довжина ременя на рівні розрахункової ширини.
